Esercitazione A7: Impostare il modello e il tipo di analisi

1. Avviare Autodesk Inventor Nastran.
2. Da Apri, individuare la cartella C:\Users\Public\Public Documents\Autodesk\Inventor Nastran 2023\Tutorial\en-us\Inventor 2023 e aprire Chain_Explicit Dynamics.iam oppure ottenere le parti dalla cartella Tutorial A7 Assembly nella pagina di download.
3. In Inventor Nastran, fare clic su File, Salva con nome e salvare la parte con un altro nome. In questo modo è possibile riutilizzare la parte originale.
4. Fare clic su Ambienti > Autodesk Inventor Nastran.

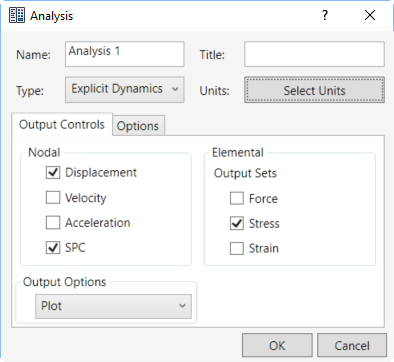

5. Fare clic con il pulsante destro del mouse su Analysis 1 > Modifica, quindi nella finestra di dialogo Analisi, impostare Tipo su Dinamica esplicita.


   Verificare che le caselle Spostamento e SPC siano state selezionate.

6. Inoltre, in questa finestra di dialogo, fare clic su Seleziona unità e assicurarsi che l'opzione Sistema di unità sia stata impostata su Modello CAD o Inglese, utilizzando pollici, libbre forza e secondi.
