Esercitazione A5: Definire le proprietà e la mesh

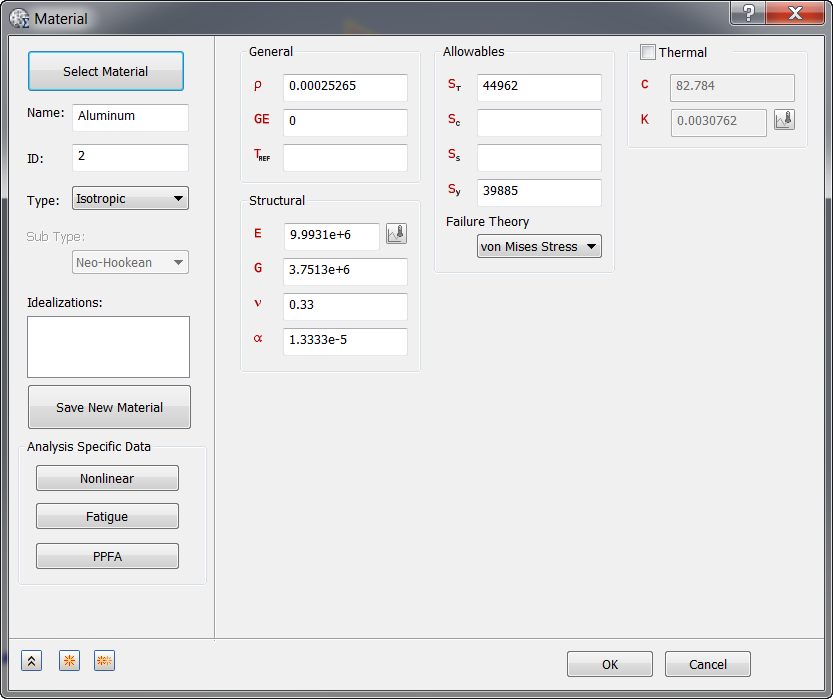

Definire le proprietà del materiale

1. In Struttura modello, fare clic con il pulsante destro su Materiali > Nuovo.
2. Nella finestra di dialogo Materiale, fare clic su Seleziona materiale.
3. Espandere la libreria dei materiali di Inventor, selezionare Alluminio e fare clic su OK.


Definire le proprietà dell'elemento

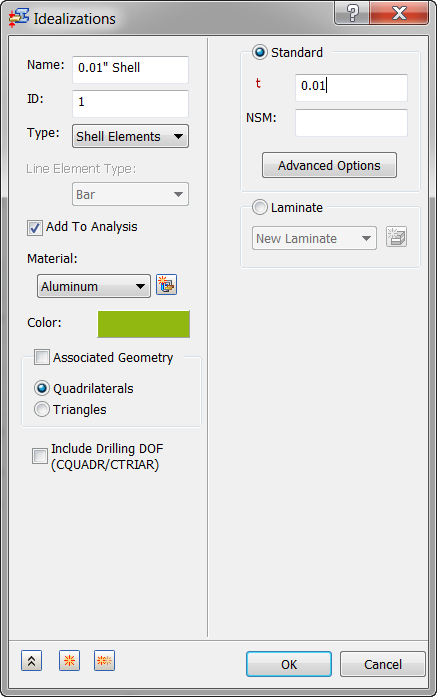

1. In Struttura modello, fare clic con il pulsante destro su Idealizzazioni > Nuovo.
2. Nella finestra di dialogo Idealizzazioni, modificare Tipo in Elementi Shell.
3. Modificare Nome in 0.01" Shell.
4. Nell'elenco a discesa Materiale, assicurarsi che sia specificata l'opzione Alluminio.
5. Fare clic sul pulsante di opzione Standard e impostare il valore t (spessore) su 0.01.

6. Fare clic su OK.

Definire la mesh

1. Fare clic con il pulsante destro su Modello mesh > Modifica.
2. Nel campo Dimensioni elemento, immettere 0.3.
3. Selezionare Mesh continua, quindi fare clic su OK.

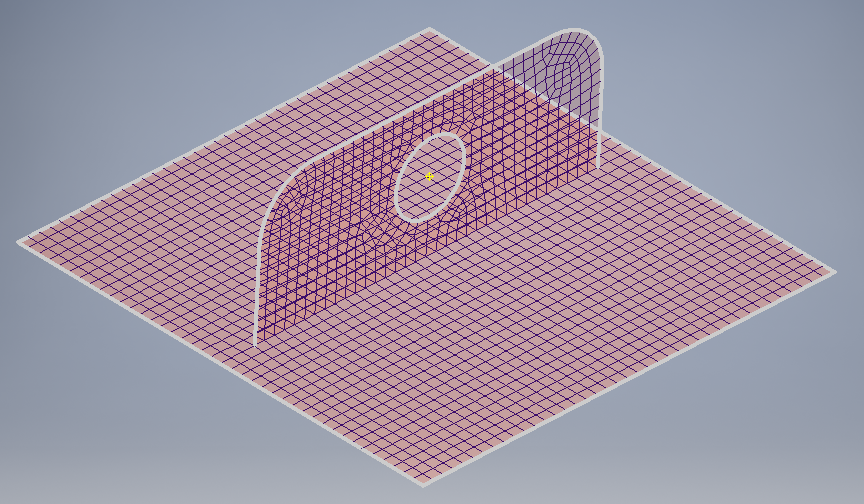

   Dopo la generazione della mesh, il modello dovrebbe risultare simile a quello mostrato nell'immagine di seguito, sebbene potrebbe essere stato selezionato un colore diverso per la mesh.
