Nei seguenti passaggi, si creerà un carico pari a 100-lb. che aumenta linearmente in un intervallo di tempo. Questo carico si applicherà alla superficie anteriore interna della catena iniziale.
- Nella struttura della parte, in Sottocaso 1, fare clic con il pulsante destro del mouse su .

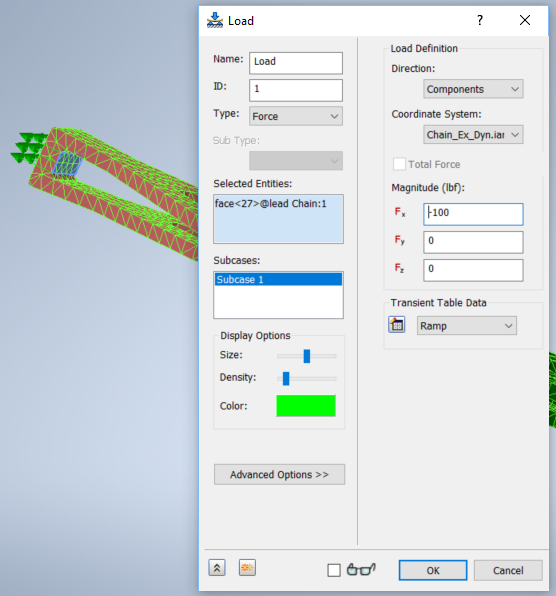

- Modificare Nome in Load, quindi selezionare la faccia interna nella parte anteriore della catena finale.
- In Intensità, immettere -100 nel campo Fx e verificare che in Sottocasi sia stata selezionata l'opzione Subcase 1.
- In Tabella dati transitori, fare clic sul pulsante
.

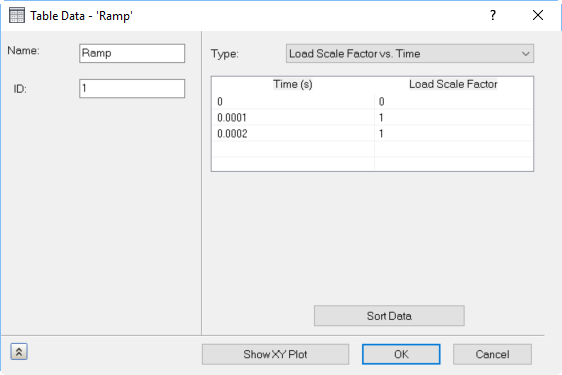

- Modificare Nome della tabella in Ramp e, per Tipo, selezionare Confronto tra fattore scala di carico e tempo.
- Immettere i valori numerici come mostrato. Il modo più semplice per eseguire questa operazione consiste nel fare doppio clic sulla cella in alto a sinistra, quindi immettere il primo valore e utilizzare il tasto TAB per passare alla cella successiva.

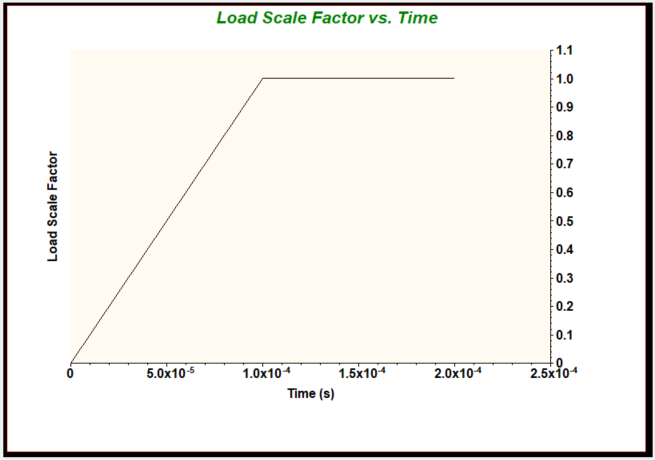

- Fare clic su Mostra tracciato XY per visualizzare il grafico mostrato di seguito.
- Fare clic su OK per chiudere le finestre di dialogo Tabella Dati e Carico e definire il carico.
