Prima di mappare gli orientamenti delle fibre dal modello di Moldflow al modello strutturale, è importante valutare le differenze nelle due mesh.
- Fare clic su . Il tracciato dell'idoneità al mappaggio fornirà un'indicazione del livello di mappaggio dei risultati di Moldflow al modello strutturale. Per ulteriori dettagli, fare riferimento alla sezione relativa all'idoneità al mappaggio del manuale dell'utente di Advanced Material Exchange.

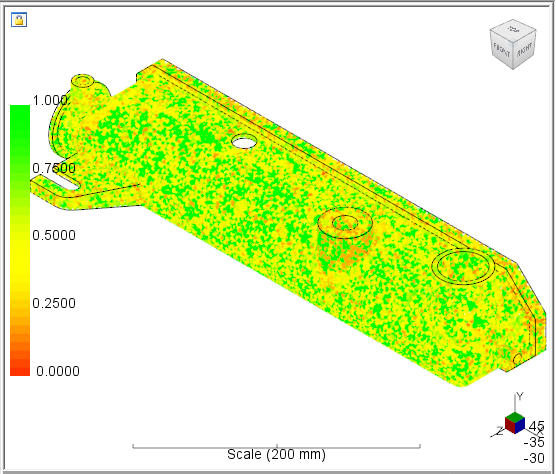

Dal tracciato dell'idoneità al mappaggio riportata sopra è possibile vedere che la maggior parte del modello compare in verde, ad indicare che è disponibile un affinamento della mesh sufficiente per mappare i risultati.
- Trascinare le frecce sulla scala di soglia per identificare le aree in cui potrebbe essere necessario un potenziale affinamento della mesh strutturale.

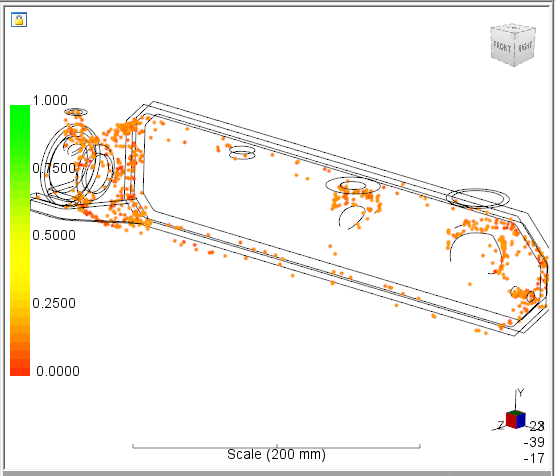

Nell'immagine riportata sopra è mostrato che la maggior parte delle aree potenzialmente problematiche si trova vicino agli spigoli del serbatoio e attorno alle sue aperture. Si tratta di posizioni in cui gli orientamenti delle fibre stanno cambiando rapidamente. Per acquisire questo rapido cambiamento nel tensore di orientamento delle fibre, è necessario utilizzare una mesh molto fine. Poiché non prevediamo che gli spigoli o le aperture del serbatoio siano strutturalmente fondamentali, non perfezioneremo la mesh.
- Fare clic su Chiudi soglia di stampa per tornare alla scheda Inizio.
