- Avviare Autodesk Inventor Nastran.
- Da Apri, passare alla cartella C:\Users\Public\Public Documents\Autodesk\Inventor Nastran 2023\Tutorial\en-us\Inventor 2023 e aprire RSA.ipt.
- In Inventor Nastran, fare clic su File, Salva con nome, quindi salvare la parte con un altro nome, ad esempio RSA_1.ipt. In questo modo è possibile riutilizzare la parte originale.
- Fare clic su .
- Nella struttura Parte, fare clic con il pulsante destro su . Impostare Tipo di analisi su Spettro urto/risposta.
- Nella scheda Controlli di output, selezionare Spostamento, Velocità, Accelerazione e Sollecitazione.

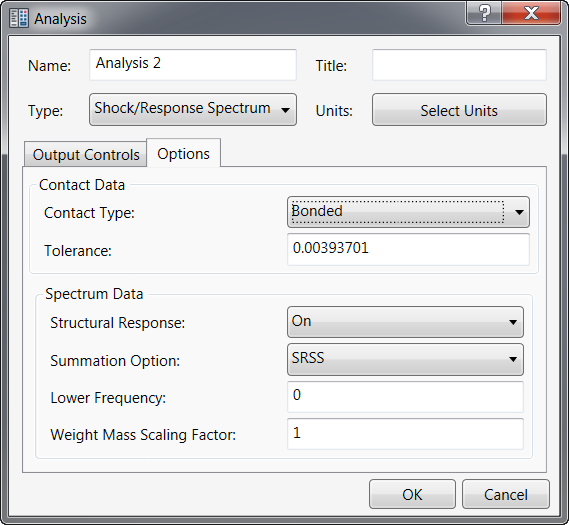

- Tenere presente che la scheda Opzioni ha una sezione Dati spettro con opzioni specifiche per questo tipo di analisi. Impostare le opzioni come mostrato di seguito:
- Nel menu Strumenti, fare clic su . Impostare l'unità di Lunghezza su pollici e l'unità di Massa su libbramassa. Queste saranno ora le unità di default.
Nota: È inoltre possibile impostare le unità per l'analisi nella struttura Parte facendo clic con il pulsante destro su e selezionando un Sistema di unità che utilizza pollici e libbramassa.
