- Per eseguire l'analisi, fare clic con il pulsante destro sul nodo Analisi nella struttura Parte e selezionare Risolvi in Nastran.
- Dopo che la soluzione è stata completata, è possibile vedere i nuovi elementi aggiunti alla struttura.
- Nel sottocaso, quattro diversi Risultati:

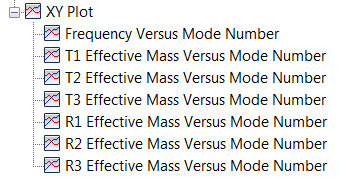

- Nella parte inferiore della struttura Parte, sette tracciati XY:
- Nella parte inferiore di Struttura modello, quattro Modelli tracciato:
Ciascuno di questi modelli può essere trascinato e rilasciato in un sottocaso per creare un nuovo tracciato con contorno. È possibile fare clic con il pulsante destro del mouse sul modello per modificare le impostazioni.
- Nel sottocaso, quattro diversi Risultati:

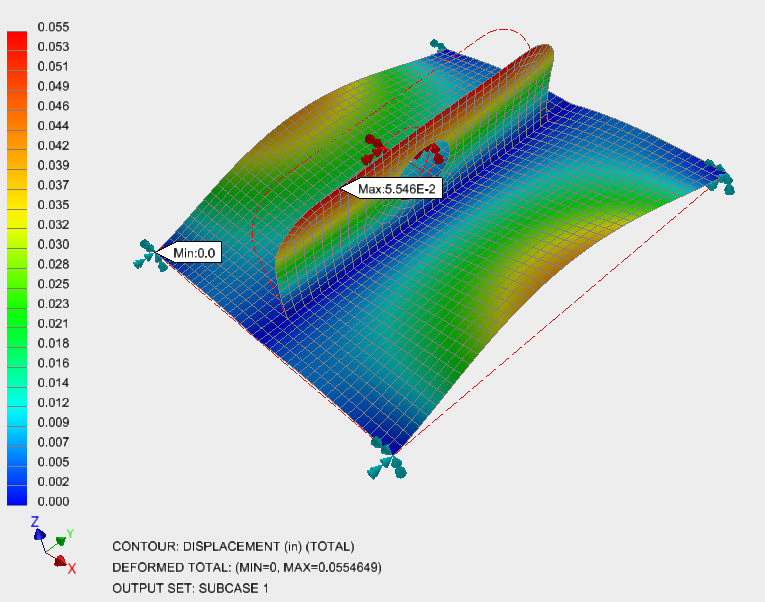

- Nella struttura Parte, in Risultati, fare doppio clic su Spostamento per vedere un contorno dello spostamento totale sulla geometria deformata.
Notare che i punti tra lo spostamento minimo e massimo sono chiaramente etichettati.
