La visualizzazione dei tracciati di contorno di specifiche variabili di stato rappresenta il modo migliore per valutare le prestazioni strutturali del serbatoio del radiatore. In particolare, esamineremo l'indice di guasto della matrice e lo stato di danno.
- Se i risultati non vengono caricati al termine della simulazione, fare clic su .
- Individuare il file dei risultati FNO e fare clic su Apri.
- Fare clic su .
- Utilizzare la legenda per passare al tipo di risultato AME.
- Scegliere il risultato SOLID FAILURE INDEX.

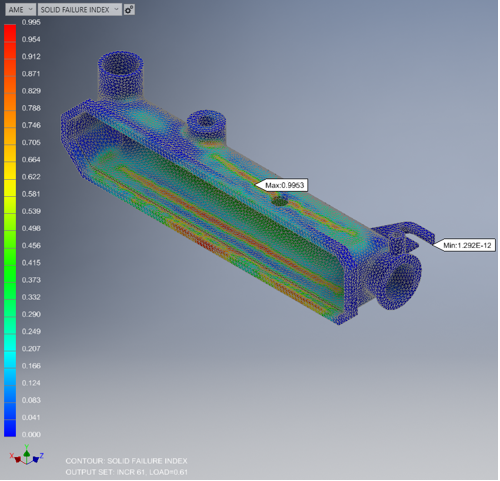

- Scorrere l'analisi e controllare l'indice di guasto quando viene applicata la pressione al serbatoio. Questo ci fornisce un'indicazione di quanto il materiale della matrice sia vicino al guasto.

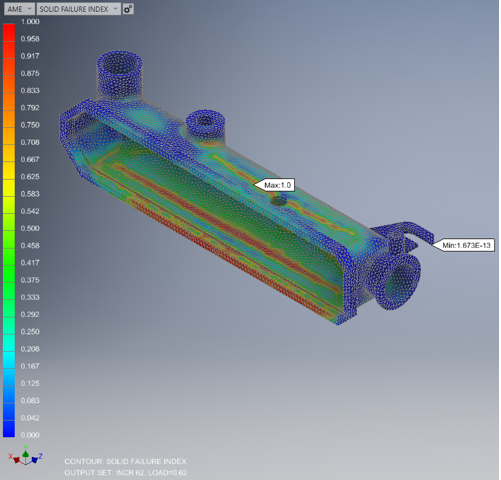

Quando l'indice di guasto raggiunge 1.0, il guasto è inziato. La prima indicazione di guasto si verifica al passo temporale 0.62 s.

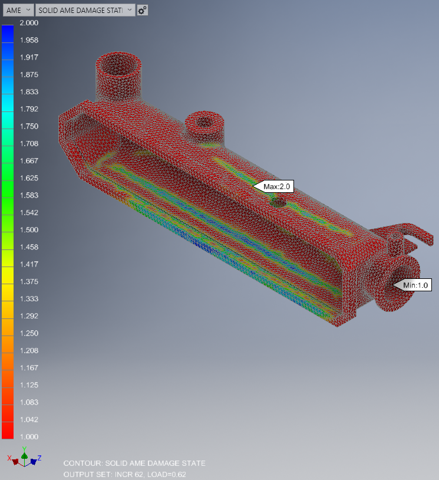

- Passare al risultato SOLID AME DAMAGE STATE per esaminare lo stato di rottura della parte composita. Un valore pari a 1.0 indica che il composito non ha un guasto. Un valore di 2.0 indica che il composito ha un guasto e che la rigidità è stata ridotta.
- Esaminare la cronologia temporale per identificare l'avanzamento del guasto nel serbatoio.
