Vincoli

Fare clic su Vincoli nel gruppo Impostazione della scheda Autodesk Inventor Nastran ribbon:

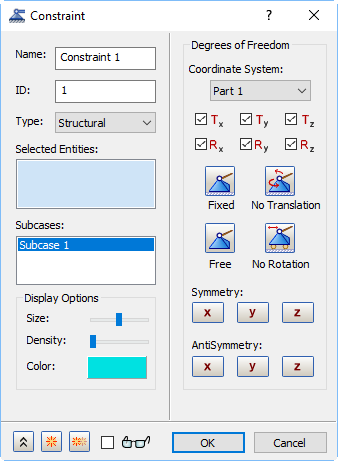

In alternativa, fare clic con il pulsante destro del mouse su Vincoli nella struttura del modello, quindi scegliere Nuovo dal menu di scelta rapida. Viene visualizzata la seguente finestra di dialogo:

Nel modulo sono contenute le seguenti sezioni principali:

• Nome: immettere una descrizione del vincolo. Ad esempio, Back Face Fixed.
• ID: l'ID di un vincolo viene aggiornato automaticamente in sequenza man mano che vengono creati nuovi vincoli in modo che sia univoco per ciascuno di essi.
• Tipo: selezionare il tipo di vincolo da applicare al modello:
  • Strutturale
  • Perno: applicabile solo alle facce cilindriche
  • Senza attrito: destinato a superfici in contatto; facce piane parallele o facce cilindriche concentriche
  • Spettro di risposte: applicabile solo all'analisi Spettro urto/risposta
  • Termico
  • Rigido (esplicito): applicabile solo ad un'idealizzazione del corpo rigido (solido, elemento Shell o linea) che contiene una definizione di materiale rigido. Il vincolo definisce rotazioni o spostamenti zero applicati.
• Entità selezionate: in questa sezione sono elencate le entità che sono state selezionate per un vincolo. È possibile selezionare una faccia, uno spigolo o un vertice.

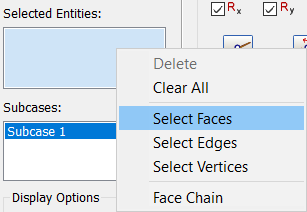

  I filtri di selezione sono disponibili nella casella Entità selezionate. Fare clic con il pulsante destro del mouse nella casella di selezione e si noterà che vengono elencate le opzioni Seleziona facce, Seleziona spigoli e Seleziona vertici. Queste opzioni consentono di impostare i filtri per selezionare solo le facce, gli spigoli e/o i vertici.



  Un altro modo per agevolare la selezione è fare clic con il pulsante destro in corrispondenza o in prossimità dell'entità da selezionare e fare clic su Seleziona altro.



  Viene visualizzato un elenco di corpi, facce o spigoli adiacenti tra cui scegliere.

  È possibile utilizzare l'opzione Catena facce per selezionare una catena di facce tangenti con un singolo clic.

• Sottocasi: consente di selezionare i sottocasi a cui si desidera applicare il vincolo.
• Opzioni di visualizzazione: consente di modificare le opzioni di visualizzazione del vincolo.
• Gradi di libertà: consente di selezionare i gradi di libertà dei nodi associati alle entità selezionate da vincolare. Per i vincoli Perno, è possibile correggere qualsiasi combinazione di direzioni radiale, assiale e tangenziale.
• Riduci/Ingrandisci la finestra di dialogo
• Nuovo: consente di applicare il vincolo corrente e reimpostare il modulo in preparazione per la definizione del vincolo successivo.
• Crea duplicato: consente di applicare il vincolo corrente e di preparare la definizione del vincolo successivo utilizzando le stesse impostazioni. Questa funzione è utile se si desidera applicare lo stesso tipo di vincolo a diverse entità o un diverso tipo di vincolo alle stesse entità. È sufficiente rivedere le impostazioni da modificare, mantenendo quelle applicabili al vincolo successivo.
• Anteprima: facendo clic su questa casella di controllo, è possibile aggiornare in modo dinamico la visualizzazione dei glifi dei vincoli. Questa opzione è disattivata per default per migliorare le prestazioni durante la modifica dei vincoli definiti su più facce o spigoli in modelli di grandi dimensioni.

Fare clic sui collegamenti nella parte inferiore della pagina per visualizzare ulteriori informazioni su alcune impostazioni nella finestra di dialogo Vincoli.
