Usare la finestra di dialogo Spirale per creare la spirale.
Per visualizzare la finestra di dialogo Spirale:
- Fare clic sulla scheda Modifica curva > pannello Crea > Curve > Spirale, che attacca una spirale al cursore.
- Fare clic nella finestra grafica per individuare il centro della spirale.
Questa finestra di dialogo contiene le seguenti opzioni:
- Raggio iniziale — Inserire il raggio all'inizio della spirale inserendo un valore o selezionandolo graficamente.

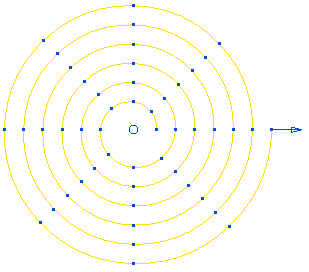

Raggio iniziale di 0:
Raggio iniziale di 10:
- Raggio finale — Inserire il raggio alla fine della spirale inserendo un valore o selezionandolo graficamente.
- Giri — Inserire il numero di giri nella spirale.
Numero di giri 3:
Numero di giri 6:
- Punti in ogni giro — Inserire il numero di punti in ciascuna rivoluzione.
- Inverti direzione — Selezionare per cambiare da spirale in senso antiorario a senso orario.
La selezione di Inverti direzione converte:
in:
Per maggiori informazioni, vedere Creazione di una spirale - esempio.
