Creare una spirale - esempio

Questo esempio mostra come creare una spirale usando la scheda Modifica curva.

1. Fare clic sulla scheda Modifica curva > pannello Crea > Curve > Spirale, che attacca una spirale al cursore.



2. Fare clic per individuare il centro della spirale o inserire le coordinate in nella barra di Stato, per visualizzare la finestra di dialogo Spirale.

   Anche PowerMill disegna una spirale.



   La spirale è gialla e ha:

   • una maniglia blu che permette di modificare il Raggio finale graficamente.
   • i punti blu che mostrano il numero e la posizione dei punti in ogni giro.
   • un cerchio blu al suo centro che permette di modificare la posizione della spirale graficamente.
3. Inserire valori opportuni, per esempio:
   1. Raggio iniziale di 0.
   2. Raggio finale di 60.
   3. Numero di giri 3.
   4. Punti in ogni giro 8.
   5. Fare clic su OK.



   Fare clic su OK crea una curva spline che non è possibile modificare.

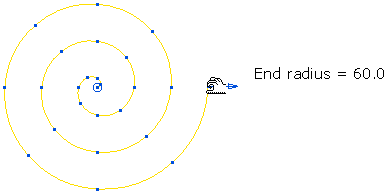

In alternativa, è possibile creare la spirale graficamente. Per esempio, selezionando la maniglia del raggio finale (il cursore cambia in ) e trascinandola nella nuova posizione, il raggio finale cambia.

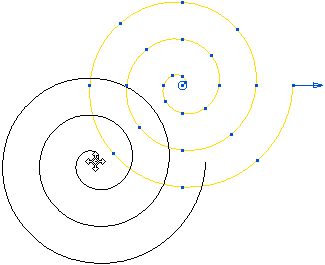

Selezionare la maniglia centrale e trascinarla in una nuova posizione per muovere la spirale.
