Una scheda di fori di assieme è una tabella contenente dettagli dei fori nell'assieme.
Per creare la scheda, l'assieme deve essere in una vista disegno attiva.

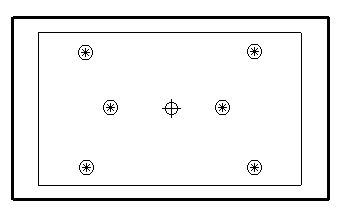

Il modello seguente fa parte di un assieme in una vista attiva. È la vista di una piastra di estrazione in un portastampo:

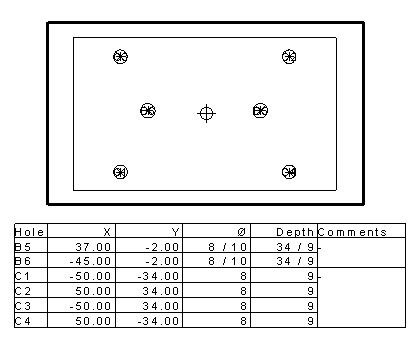

La scheda seguente è creata per i fori nella piastra di estrazione:
Se l'impostazione Fori da includere è selezionata dalla pagina Scheda della finestra di dialogo Opzioni, solo i fori che sono normali alla vista sono inclusi nella scheda.
Solo i fori dei componenti selezionati sono inclusi nella scheda. Se non è selezionato nessuno, sono inclusi i fori di tutti i componenti.
A ogni foro è assegnata un'etichetta nella vista. Tutti i fori dal diametro delle stesse dimensioni iniziano con la stessa lettera e hanno la stessa colonna Commento.
Se i fori giacciono nella stessa linea e hanno lo stesso diametro, è assegnata loro la stessa etichetta.
I fori passanti sono ora contrassegnati con un asterisco * nella scheda.
La scheda visualizza le etichette, i centri, i diametri e la profondità dei fori. Se un foro è rastremato, ha due diametri.
È possibile specificare ulteriori opzioni nella pagina Scheda della finestra di dialogo Opzioni.
