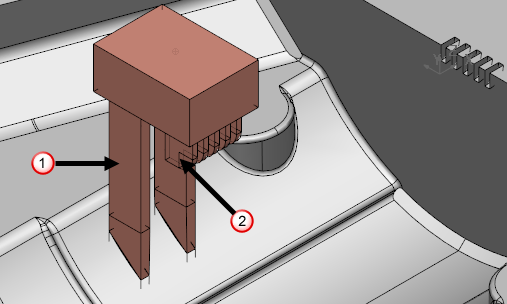

È possibile creare elettrodi multi-impronta che sono definiti come elettrodi con regioni di erosione multiple su un singolo blocco.
- Prima regione di erosione.
- Seconda regione di erosione.
Per creare un elettrodo multi-impronta:
- Selezionare un elettrodo con diverse regioni di erosione.
- Fare clic sulla scheda Procedura guidata > pannello Elettrodo > Crea.

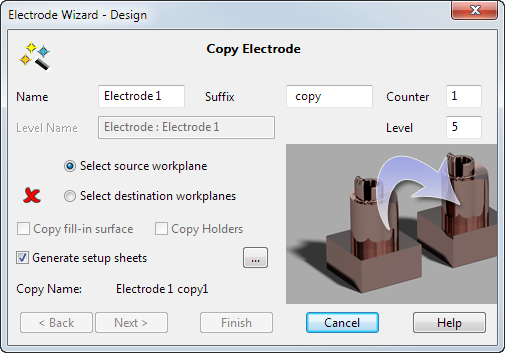

È visualizzata la pagina Copia elettrodo della Procedura guidata Elettrodo:

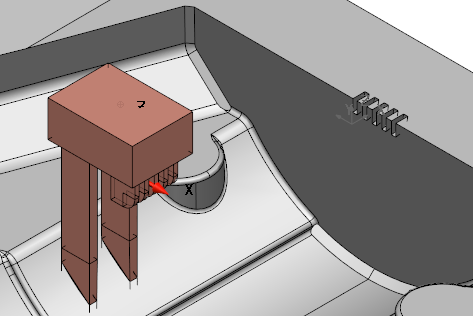

- Selezionare il piano di lavoro della nuova regione di erosione sul modello.
passa a
.
- Selezionare il piano di lavoro della nuova area di erosione sul modello.
passa a .

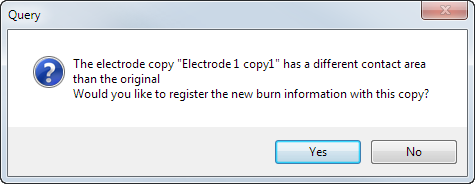

- Fare clic su Fine. È visualizzata una finestra di dialogo di messaggio.
- Fare clic su Sì per creare un elettrodo multi-impronta e chiudere la Procedura guidata.

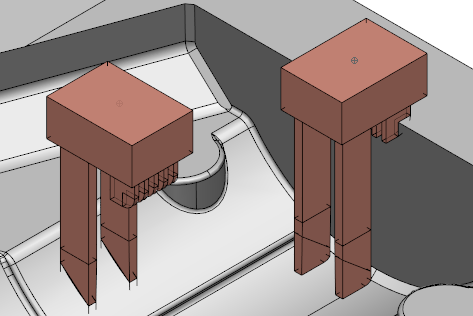

La copia dell'elettrodo è creata e illustrata come elettrodo multi-impronta nella struttura tramite un'icona a forma di dado.
- Ripetere il processo per ogni regione di erosione.
Se le regioni di erosione sull'elettrodo multi-impronta sono identiche, è possibile convertirlo in un elettrodo multi-famiglia, in cui è possibile definire sottomisure differenti per ogni regione di erosione identica.
