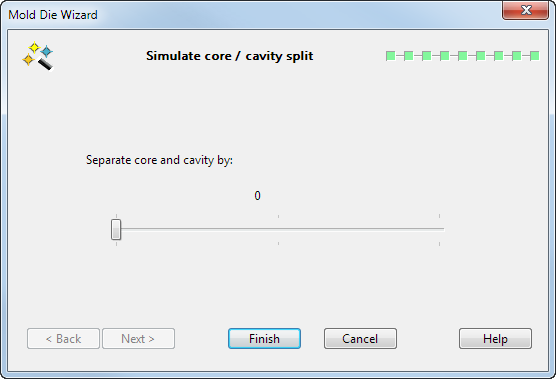

La pagina Simula divisione punzone/matrice mostra il modello nella modalità di ombreggiatura corrente, piuttosto che in quella wireframe.
- Usare il dispositivo di scorrimento per dividere il punzone dall'oggetto selezionato. È possibile visualizzare le due metà che si spostano nella finestra grafica. Si tratta semplicemente di un sussidio visivo per esaminare l'interno del punzone.
Se si sta solo dividendo la parte, si avranno due solidi; uno per il punzone e l'altro per la matrice.
- Fare clic su Fine per salvare gli inserti. Gli inserti prodotti dalla procedura guidata Generazione stampo usano i seguenti materiali:
- Le superfici nelle regioni di divisione usano Pastel10.
- Le superfici nella regione di impronta usano Pastel08.
- Tutte le altre superfici del blocco punzone usano mold_metal03.

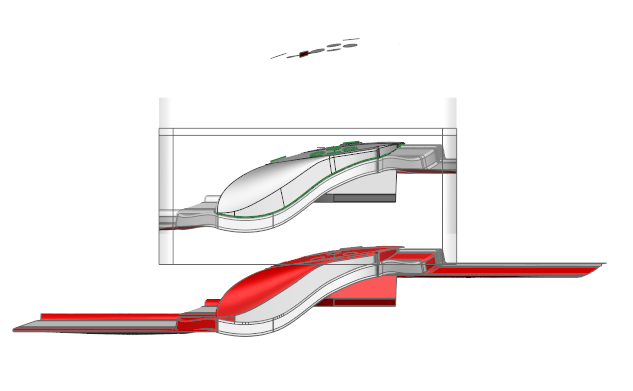

Il solido originale è incassato nelle due metà del punzone.
Una tabella indicante i set di matrice/punzone/inserti è visualizzata nella sezione Creazione di inserti della finestra del browser. È possibile verificare gli elementi facendo clic a turno su ogni icona
.
- Si è ora pronti per creare le piastre matrice e punzone. Fare clic u Avanti nella finestra del browser.
Questa operazione visualizza la pagina per la selezione delle piastre matrice e punzone nel catalogo.
