Utilizzo della Procedura guidata Generazione stampo

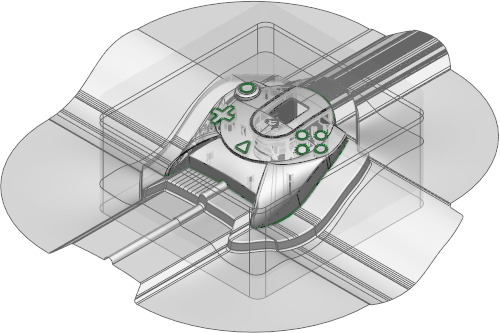

Per usare la Procedura guidata Generazione stampo per creare uno stampo come indicato qui di seguito:

1. Fare clic sulla Scheda Procedura guidata > pannello Divisione parte > Punzone per avviare la Procedura guidata Generazione stampo.
2. Usare la prima pagina della Procedura guidata per selezionare gli oggetti da usare per la creazione dello stampo.
3. Usare la seconda pagina della Procedura guidata per creare e modificare le linee di divisione.
4. Usare la terza pagina della Procedura guidata per creare e modificare le superfici di riempimento.
5. Usare la quarta pagina della Procedura guidata per specificare il ritiro del prodotto.
6. Usare la quinta pagina della Procedura guidata per specificare le dimensioni del blocco.
7. Usare la sesta pagina della Procedura guidata per creare la superficie di divisione.
8. Usare la settima pagina della Procedura guidata per specificare le altezze del blocco.
9. Usare l'ottava pagina della Procedura guidata per specificare i tipi di spigolo.
10. Usare la nona pagina della Procedura guidata per simulare l'apertura del punzone/della matrice.

Durante l'utilizzo della Procedura guidata Generazione stampo:

• È possibile fornire due set di superfici di divisione alla Procedura guidata:
  • Uno da usare per l'inserto punzone
  • Uno per la matrice.

  Ciò consente di creare rilievo in regioni dello stampo, in modo da poter aumentare la pressione presso punti essenziali della superficie di divisione. Per usare tale funzionalità, i due set di superfici di divisione devono essere forniti come due solidi, altrimenti la Procedura guidata presumerà che si abbia solo un set di superfici.

  Se si fornisce un mix di solidi e superfici, la Procedura guidata presumerà che le superfici sono comuni a entrambi gli inserti. I solidi saranno analizzati per verificare se formano una coppia matrice/punzone con un altro solido. In tal caso, uno dei solidi farà parte della superficie di divisione punzone e l'altro della superficie di divisione matrice. Se non è possibile abbinare una superficie di divisione solido, si presumerà che la suddetta sia comune a entrambi gli inserti.

• È possibile abbandonare la Procedura guidata in qualsiasi momento facendo clic sul pulsante Fine della Procedura guidata. È possibile modificare i dati manualmente e riavviare la Procedura guidata.
• Se si esce dalla Procedura guidata Generazione stampo senza dividere lo stampo, i messaggi visualizzati riflettono la funzionalità che si sta usando.

  Ad esempio:

  • Il ritiro non è stato applicato - se si ha specificato il ritiro.
  • Le superfici a gradini sono emesse come solidi - se si hanno creato delle superfici a gradini.
  • Toolmaker riconoscerà soltanto gli inserti denominati DW_CORE e DW_CAVITY — se la Procedura guidata Generazione stampo è stata eseguita da Toolmaker.

  È possibile selezionare gli oggetti che la Procedura guidata ha già creato ed eseguire nuovamente la Procedura guidata.

• È possibile fare clic sul pulsante Indietro in una pagina qualsiasi della Procedura guidata (fatto salvo per la pagina finale), per modificare le impostazioni nei passi precedenti.
