Una superficie rompigrinza è un rilievo costruito per tenere il materiale in posizione durante il processo di formazione. È spesso creata presso gli spigoli della parte:

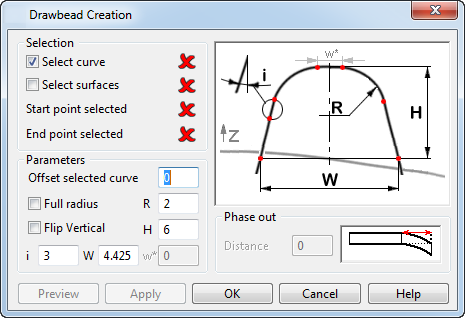

- Selezionare la scheda Superficie > riquadro Produzione > Fuori figura > Rompigrinza per visualizzare la finestra di dialogo Creazione rompigrinza.
- Utilizzare le opzioni della finestra di dialogo per definire il rompigrinza:
Selezione - Le opzioni in questa sezione consentono di scegliere la curva, superficie e punti da usare per creare la superficie rompigrinza:
- Curva selezionata - Selezionare questa opzione, quindi selezionare la curva da usare.
- Superficie selezionata - Selezionare questa opzione, quindi selezionare la superficie da usare.
- Punto iniziale selezionato - L'icona passa da
a
, a indicare che il punto iniziale è stato selezionato.
- Punto finale selezionato - L'icona passa da a , a indicare che il punto finale è stato selezionato.
Parametri - Le opzioni in questa sezione consentono di modificare la forma e le dimensioni della superficie rompigrinza regolando i parametri:
- Offset curva selezionata - La curva selezionata subisce un offset secondo il valore inserito.
- Raggio pieno - Selezionare questa opzione per applicare il raggio R al profilo, quindi impostare w* su zero.
- R — Raggio del profilo.
- Inverti verticale - Selezionare questa opzione per creare il rompigrinza nella direzione -Z.
- H — Altezza del profilo.
- i — Lungo il lato del profilo.
- W — Larghezza della base del profilo.
- w* — Larghezza della cima del profilo. Questa voce è impostata automaticamente se zero se Raggio pieno è selezionato.
Anteprima - Selezionare per visualizzare in anteprima i risultati. È possibile apportare modifiche e visualizzare nuovamente l'anteprima.
Applica - Selezionare per applicare i risultati.
Rimozione graduale - Rastrema l'estremità della superficie rompigrinza secondo una distanza specificata:
Distanza - Specificare la distanza lungo la quale viene eseguita la rimozione graduale.
- Quando il rompigrinza è corretto, fare clic su OK.
