L'etichetta di un cerchio di posizione è un simbolo (composto di oggetti individuali), mentre il suo puntatore è una linea.
È possibile spostare un cerchio di posizione o una linea direttrice, modificare il testo di un cerchio di posizione, aggiungere linee direttrici, e modificare linee direttrici a gomito.
Per spostare un cerchio di posizione:
- Fare clic e trascinare il cerchio di posizione fino a una nuova posizione.
In questo esempio, il cerchio di posizione è trascinato in alto e a sinistra:
- Rilasciare il pulsante del mouse per confermare la nuova posizione.
La linea direttrice è aggiornata automaticamente:
Per spostare la linea direttrice di un cerchio di posizione:
- Fare clic e trascinare l'estremità della linea direttrice in una nuova posizione.
In questo esempio, l'estremità è trascinata sulla destra del cerchio di posizione:
- Rilasciare il pulsante del mouse per confermare la nuova posizione.
La linea direttrice è spostata nella nuova posizione:
La posizione in cui la linea direttrice tocca il cerchio di posizione è aggiornata automaticamente.
Per modificare il testo di un cerchio di posizione:
- Selezionare l'etichetta del cerchio di posizione.
L'etichetta è un simbolo.
- Fare clic sulla scheda Home > riquadro Utilità > Converti > Simbolo per convertire il simbolo in testo.
- Modificare il testo.
Per aggiungere linee direttrici addizionali a un cerchio di posizione:
- Selezionare l'etichetta del cerchio di posizione.
- Fare doppio clic sull'etichetta per visualizzare la finestra di dialogo Aggiungi linee direttrici:
- Fare clic su una delle intestazioni della linea direttrice nella finestra di dialogo.

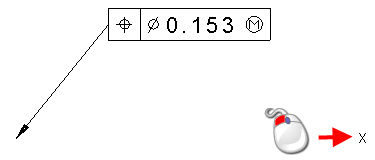

- Fare clic sulla posizione in cui si desidera toccare il puntatore della linea direttrice:
La nuova linea direttrice lascia il cerchio di posizione dal bordo più vicino dell'etichetta.
È possibile forzare la linea direttrice in modo che lasci lo spigolo di un cerchio di posizione con un'etichetta di testo. Per farlo, attivare l'opzione Posiziona linee direttrici presso gli spigoli della struttura alla pagina Cerchio di posizione della finestra di dialogo Opzioni.

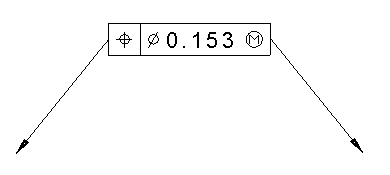

Una nuova linea direttrice è tracciata dal cerchio di posizione:
- Continuare ad aggiungere linee direttrici selezionando un tipo di linea direttrice e inserendone la posizione.
- Fare clic su OK per chiudere la finestra di dialogo.
È anche possibile:
- Usare le opzioni della barra degli strumenti Testo specifica per i cerchi di posizione per modificare il testo, il contatore e le linee direttrici dei cerchi di posizione durante la creazione.

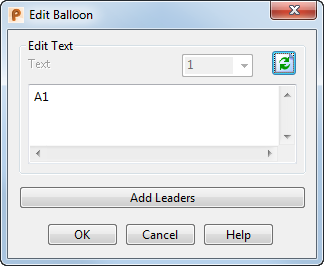

- Fare doppio clic su un cerchio di posizione per visualizzare la finestra di dialogo Modifica cerchio di posizione:
Usare le opzioni in questa finestra di dialogo per modificare gli elementi del cerchio di posizione:
Modifica testo - È visualizzato il testo dell'etichetta del cerchio di posizione corrente. Modificare il testo per modificare l'etichetta.
- Aggiorna il testo visualizzato nel cerchio di posizione nella finestra grafica.
Aggiungi linee direttrici - Visualizza la finestra di dialogo Aggiungi linee direttrici.
Nota: Se si fa doppio clic su un cerchio di posizione di tolleranza geometrica, è visualizzata la finestra di dialogo Tolleranza geometrica.
