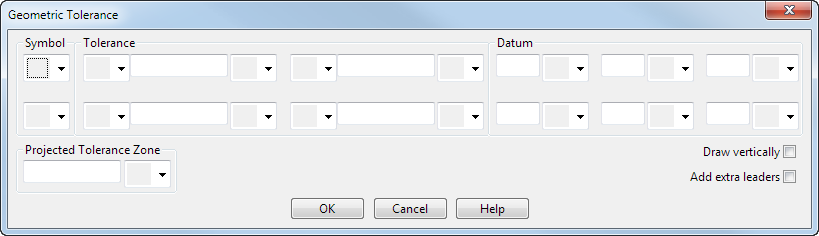

Finestra di dialogo Tolleranza geometrica

Usare questa finestra di dialogo per definire le tolleranze geometriche racchiuse nel cerchio di posizione.

Simbolo - Selezionare il simbolo di tolleranza nell'elenco:

Disattivata Diritto Piatto Rotondo Cilindrico Profilo linea Profilo superficie Parallelo

Quadrato Angolare Posizione. Concentrico Simmetrico Estrazione circolare Estrazione totale

Tolleranza

• Selezionare se si desidera un simbolo di diametro:

  Nessun simbolo di diametro

  Simbolo di diametro

• Inserire il valore della tolleranza.
• Selezionare un simbolo sulla condizione materiale:

  Disattivata

  Al massimo

  Almeno

  A prescindere dalle dimensioni della feature

Riferimento - Definisce il riferimento da cui sono misurate le tolleranze.

Per avere due righe di tolleranza geometrica nel cerchio di posizione, impostare la seconda riga delle opzioni Simbolo, Tolleranza, e Riferimento.

Zona di tolleranza proiettata

• inserire un valore.
• Selezionare se si desidera un simbolo di zona di tolleranza proiettata:

  Nessun simbolo

  Simbolo di zona di tolleranza proiettata

Disegna verticalmente - Selezionare questa opzione per creare il cerchio di posizione verticalmente, ad esempio:

Aggiungi linee direttrici extra - Selezionare questa opzione per avere più di una linea direttrice, ad esempio:

Nota: Il cerchio di posizione qui sopra ha puntatori a gomito.

La finestra di dialogo Aggiungi linee direttrici è visualizzata quando si fa clic sul pulsante OK.

Nota: Se si visualizza la finestra di dialogo Tolleranza geometrica facendo doppio clic su un cerchio di posizione con tolleranza geometrica esistente, l'opzione Aggiungi linee direttrici extra viene sostituita dal pulsante Aggiungi linee direttrici che consente di visualizzare la finestra di dialogo Aggiungi linee direttrici.

OK - Crea il cerchio di posizione con tolleranza geometrica e chiude la finestra di dialogo.
