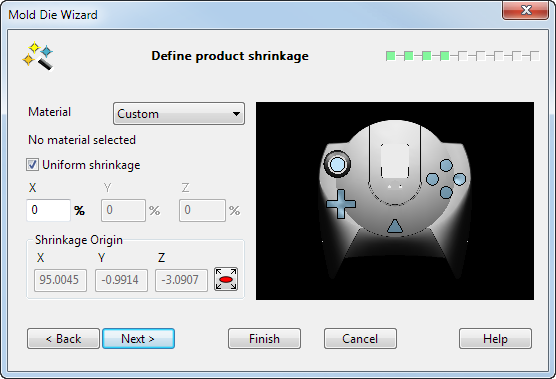

La pagina Definisci ritiro prodotto consente di specificare il fattore di ritiro del prodotto e un'origine del ritiro.
Il fattore di ritiro è la quantità secondo cui la matrice dello stampo aumenta per consentire il ritiro.
- Selezionare un materiale nell'elenco a discesa. Nell'elenco vengono visualizzati i nomi abbreviati dei materiali; quando si seleziona un materiale, il nome completo del materiale viene visualizzato sotto. Un valore predefinito (dipendente dal materiale selezionato) è inserito in X, Y e Z.
- I materiali sono memorizzati in un file denominato material_shrinkage.csv in :
C:\Programmi\Autodesk\PowerShapexxxxx\file\diewizard
in cui xxxxx è il numero di versione di PowerShape e C è il disco in cui è installato PowerShape. È possibile modificare questo file come necessario.
- Deselezionare Ritiro uniforme per impostare fattori di ritiro differenti per X, Y e Z.
Sono visualizzate le coordinate X, Y e Z dell'origine del ritiro. Le coordinate si riferiscono al piano di lavoro attivo.
- Fare clic su
per modificare lorigine del ritiro.
Selezionare una nuova origine del ritiro facendo clic sul modello o specificando il percorso nella finestra di dialogo Posizione
.
- Fare clic su Avanti per visualizzare la pagina Definisci dimensioni blocco della Procedura guidata Generazione stampo.
