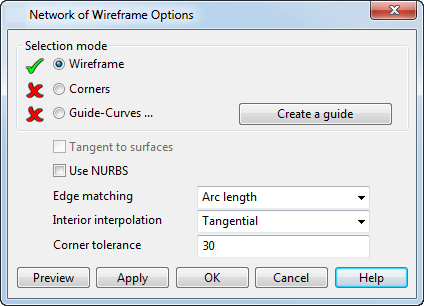

Per specificare le opzioni di creazione di superfici avanzate utilizzando le opzioni Da rete, Da separato, o Curva-guida, fare clic su Avanzate nel Generatore intelligente di superfici per visualizzare una finestra di dialogo sulle opzioni avanzate, ad esempio, la finestra di dialogo Opzioni della rete di wireframe:
Le opzioni visualizzate nella finestra di dialogo dipendono dal metodo di creazione delle superfici selezionato, e comprendono una combinazione dei seguenti:
- Modalità di selezione - Selezionare gli oggetti wireframe che si desidera usare per specificare la superficie:
- Wireframe - È possibile selezionare il wireframe per creare la superficie prima di visualizzare questa finestra di dialogo; tuttavia, questa opzione consente di selezionare wireframe extra o modificare gli oggetti wireframe selezionati.
- Spigoli - Selezionare questa opzione per specificare una posizione in cui si desidera creare lo spigolo della superficie. Fare clic su una posizione sul wireframe in cui si desidera un spigolo. Un cerchio di piccole dimensioni con un croce su di esso contrassegna la posizione. Se non è definito alcuno spigolo, PowerShape decide dove si trovano gli spigoli della superficie a seconda delle discontinuità nel wireframe selezionato.
- Curva-guida Selezionare questa opzione e selezionare una curva-guida. È possibile selezionare una linea, arco, curva o curva composta dal modello per definire la curva-guida.
- Curve-guida - Talvolta nessuna delle opzioni che corrisponde al bordo corrispondente dà la forma desiderata perché i punti errati nelle curve successive sono unite. È possibile specificare i punti che devono essere collegati aggiungendo un oggetto wireframe tra loro. Nella nuova superficie questi punti saranno uniti da una curva levigata, che potrebbe non seguire la forma dell'oggetto wireframe.
Selezionare questa opzione, quindi selezionare gli oggetti wireframe, oppure selezionare una curva-guida esistente.
- Crea una guida - Usare questo pulsante per creare dinamicamente curve-guida durante la creazione automatica delle superfici.
Nota: Un oggetto wireframe che collega punti su laterali o longitudinali deve intersecare rispettivamente tutte le laterali o longitudinali. Il wireframe deve essere già presente nel modello prima di usare questo comando di creazione delle superfici.
- Tangente a superfici - Questa opzione è disponibile quando una curva composta che giace su una superficie è uno degli oggetti wireframe selezionati. Selezionare questa opzione per rendere la nuova superficie a tangente continua con le superfici sottostanti della curve composte selezionate solo lungo i suoi bordi esterni.

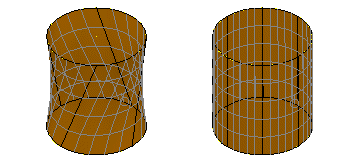

- Inserimento automatico di punti e/o curve-guida - Tentare di inserire automaticamente le curve-guida. Questa opzione può aiutare nell'eliminazione della torsione della superficie, come nel caso seguente:
Questa opzione è disponibile per l'uso con superfici a curva chiusa separate e superfici a curva-guida con sezioni chiuse. Quando selezionata:
- qualsiasi curva-guida selezionata in precedenza è deselezionata.
- l'opzione è disattivata se si seleziona manualmente una curva-guida.
Nota: Questa opzione e l'opzione di creazione di curve-guida manuale si escludono reciprocamente.
Se questa opzione è selezionata, qualsiasi curva-guida selezionata in precedenza sarà deselezionata.
- Usa NURBS - Selezionare questa opzione per creare una superficie NURB invece di una Power Surface.

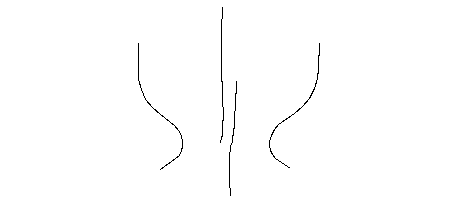

- Chiudi curve longitudinalmente - Crea una superficie chiusa dal wireframe. Per esempio, prendiamo in considerazione il wireframe seguente:

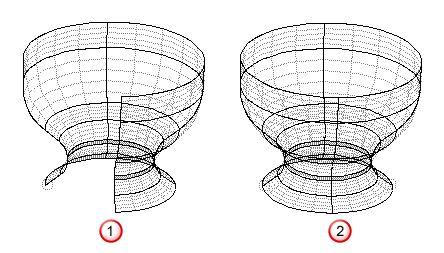

Con questa opzione deselezionata, la superficie sulla sinistra
è creata dal wireframe. Con l'opzione selezionata, è creata la superficie sulla destra
:
- Parallelo a curva-guida - Questa opzione è disponibile quando si seleziona una curva-guida. Quando è attiva, le longitudinali escono e entrano le laterali con la stessa direzione della tangente della curva-guida. Per esempio, prendiamo in considerazione il wireframe seguente:
Le seguenti superfici sono create con Parallelo a curva-guida deselezionato
e selezionato .
- Mantieni larghezza costante - Se selezionato, lo spesso della forma della superficie è mantenuto sempre, aggiungendo punti extra per la regione complessa della curva-guida.

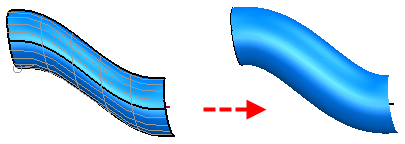

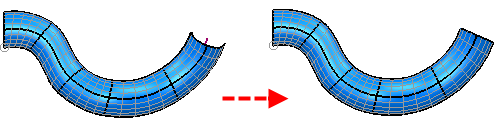

- Ang. levigatura discont. curva-guida - Se l'angolo di discontinuità è inferiore a questo valore, tutte le discontinuità della tangente sono levigate durante la generazione della superficie della curva-guida. Il modello seguente mostra il risultato se la discontinuità della curva-guida è maggiore dell'angolo di levigatura della discontinuità della curva-guida.

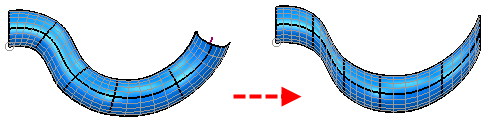

Se si aumenta l'angolo di levigatura della discontinuità della curva-guida, le discontinuità della tangente sono levigate.
- Interpolazione curva-guida - Controlla la modalità di orientamento delle laterali rispetto alla curva-guida.
- Direzione di riferimento - Le laterali sono orientate relativamente a una direzione di riferimento, la quale è impostata per essere approssimativamente ad angoli retti con l'intera curva-guida. Porzioni di ogni laterale, che sono ad angoli retti con la curva-guida, sono fatte corrispondere collegandole alle longitudinali. Le nuove laterali sono allineate per corrispondere all'orientamento. Questa opzione è particolarmente indicata per una curva-guida planare o solo leggermente 3D.
- Curvatura - Le laterali successive sono orientate in modo che si torcano il meno possibile mentre ci si sposta lungo la curva-guida. Questa opzione è particolarmente indicata per una curva-guida diritta o che giace interamente in un piano.
- Direzione di riferimento manuale - La direzione di riferimento è allineata all'asse Z del piano di lavoro attivo senza riferimento alla curva-guida. Questa opzione è consigliata solo per gli utenti esperti.
- Elicoideale - Usare questa opzione per creare superfici sweep elicoidali.
Per esempio, prendiamo in considerazione il wireframe seguente.
La superficie qui di seguito è creata con l'interpolazione elicoidale.
- Direzione di allineamento manuale - Si allinea a e ruota attorno all'asse Z del piano di lavoro attivo.
- Variazione laterale minima - Minimizza le modifiche dell'allineamento da una laterale alla laterale successiva.
- Abbinamento dei bordi - Le opzioni di Abbinamento dei bordi stabiliscono la modalità di adattamento delle curve di superficie alla nuova superficie. Selezionare un'opzione tra le seguenti:
- Lunghezza dell'arco
- Direzione della tangente
- Larghezza della curva
- Nessuno
- Ripunteggia
- Interpolazione interna - Determina la curvatura delle nuove laterali e longitudinali aggiunte alla rete. Selezionare tra:
- Tangenziale - per preservare il più possibile le direzioni della tangente tra i segmenti. Se le tangenti presso l'inizio e la fine dei segmenti sono parallele, anche le tangenti intermedie sono parallele. Se giacciono sullo stesso piano, anche le tangenti intermedie giacciono sullo stesso piano. Questa opzione è usata automaticamente quando è selezionato Tangente a superfici, ed è consigliata per la maggior parte degli altri casi.
- Lineare - per collegare i bordi opposti delle patch per mezzo di linee che sono di forma simile alle curve esistenti sui lati della patch. Questa opzione è consigliata per le superfici soggette a torsione con bordi dritti.

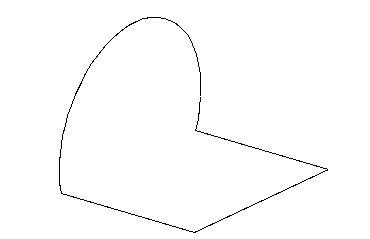

Per esempio, prendiamo in considerazione il wireframe seguente.

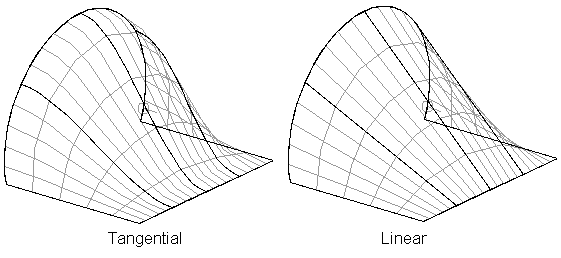

Le seguenti superfici sono create con le opzioni Tangenziale e Lineare.
- Tolleranza spigolo - Inserire un valore usato per stabilire se un punto, in cui si incontrano due oggetti wireframe, è un punto angolare di una curva di superficie.
- Anteprima - Visualizza la superficie creata usando le impostazioni correnti nella finestra di dialogo. È possibile continuare a modificare le impostazioni nella finestra di dialogo fino a quando si è soddisfatti della superficie visualizzata in anteprima.
- Applica - Salva la superficie. La finestra di dialogo rimane aperta per la selezione di altri oggetti wireframe e la prosecuzione della creazione di superfici.
Finestre di dialogo sulle opzioni avanzate specifiche sono visualizzate quando si usano i metodi di creazione Riempimento, Due guide o Piano di Best-fit.
