Rendere uniforme la mesh nella regione rotante
Per le analisi della rotazione, spesso รจ utile assicurarsi che la mesh nella regione rotante sia uniforme. Questo evita la presenza di gradienti artificiali nel flusso dovuti a variazioni della dimensione della mesh.

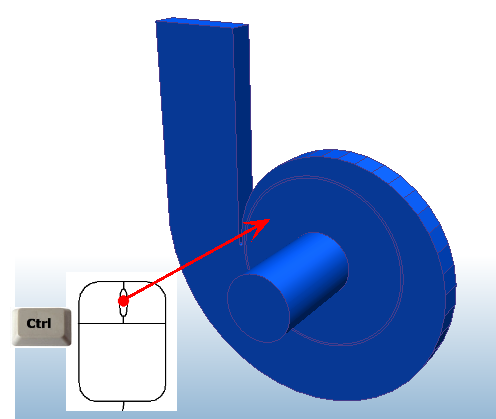

Nascondere la parte del girante

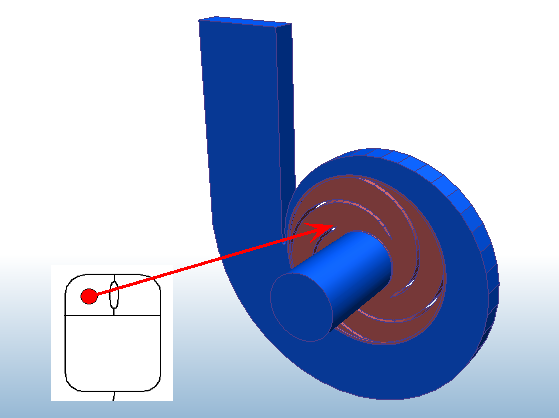

Selezionare la regione rotante
Per modificare il dimensionamento della mesh, effettuare UNA delle seguenti operazioni:
- Fare clic sul pulsante Modifica nella barra degli strumenti contestuale:
- Fare clic su Modifica nel gruppo contestuale Ridimensionamento automatico:
Fare clic sul pulsante Usa uniforme
Regolare il dispositivo di scorrimento Regolazione dimensioni a circa 2
Fare clic su Applica modifiche.
Fare clic su Propaga modifiche.
Per ulteriori informazioni sul pulsante Usa uniforme
