ボディ モディファイヤを壁に追加するには

ボディ モディファイヤを作成して壁に追加するには、次の操作を実行します。 ボディ モディファイヤは、1 つのコンポーネントからなる壁に適用することも、複数のコンポーネントからなる壁の特定のコンポーネントに適用することもできます。

3D ボディ モディファイヤは、マス要素、マス グループ、またはその他のマスを含む AEC オブジェクトから作成することができます。また、3D ボディを形成する ACIS ソリッドまたはブロックから作成することもできます。 オブジェクトをボディ モディファイヤとして定義する場合は、その前にオブジェクトを図面の任意の位置に配置する必要があります。

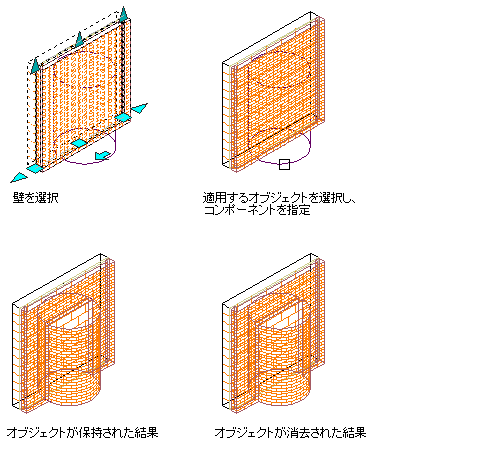

ボディ モディファイヤを壁コンポーネントに追加

1. ボディ モディファイヤを壁に追加する位置にオブジェクトを配置します。
2. ボディ モディファイヤを追加する壁を選択します。
3. [壁]タブ [修正]パネル [ボディ モディファイヤ]ドロップダウン [追加]をクリックします.
4. 壁に追加するオブジェクトを選択します。
5. オブジェクトを追加する壁を選択します。
6. [演算]で、[和]または[和 - 開口部を切断]を選択します。
7. ボディ モディファイヤの説明を入力します。
8. 元のオブジェクトを図面に残さない場合は、[選択されたオブジェクトを消去]をオンにし、元のオブジェクトを図面に残す場合は、このオプションを選択解除します。
9. [OK]をクリックします。
