壁のルーフ ラインやフロア ラインにステップを追加するには

壁のルーフ ラインやフロア ラインにステップを追加するには、次の操作を実行します。 ステップの追加は、プロパティ パレットの[ルーフ ライン/フロア ライン]ワークシートで行うこともできます。

注: このオプションは、ルーフ ラインやフロア ラインをまだ編集していないときにのみ使用可能です。 ラインを変更した後は、このオプションを使用して、ステップを自動的に追加することはできません。

1. 壁を選択します。
2. [壁]タブ [修正]パネル [ルーフ ライン/フロア ライン]ドロップダウン [インプレイス編集]をクリックします。

   ルーフ ラインまたはフロア ラインのジオメトリを編集するために、一時的な輪郭が作成されます。

3. [インプレイス編集]タブ [輪郭]パネル [ステップを追加]をクリックします。

   [ステップを追加]を使用できない場合、ルーフ ラインまたはフロア ラインが既に編集されています。

4. ルーフ ラインまたはフロア ラインを選択します。

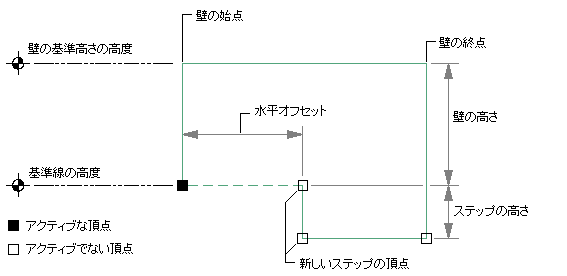

   ステップを追加して壁のフロア ラインを修正

   ラインの両端点の中間の、ラインから 1200 mm 上に、3 番目の頂点が追加されます。ステップは、選択した頂点から 2 番目の頂点にかけて作成されます。

5. 必要に応じて、ルーフ ラインまたはフロア ラインの編集を続けます。
6. 変更を保存または破棄します。

   次の操作を行いたい場合	次のように操作します...
   ルーフ ラインまたはフロア ラインを以前の形状に復元するには	[インプレイス編集]タブ [編集]パネル [キャンセル]をクリックします。
   ルーフ ラインまたはフロア ラインへの変更を保存するには	[インプレイス編集]タブ [編集]パネル [完了]をクリックします。
