外部参照のない図面を書き出すには

外部参照を含まない図面を IFC ファイルとして書き出すには、次の操作を実行します。書き出す図面は、作図画面でアクティブにする必要があります。これは、既定で (Ifc)Building へマップされます。

書き出しの際に別のタイプとして分類する必要のあるオブジェクトが存在する場合、分類されたオブジェクトを含む図面は、事前に保存しておく必要があります。

1. IFC ファイルとして書き出す図面を開きます。
2. [書き出し][IFC (Industry Foundation Classes)]をクリックします。

   または、コマンド ラインに、ifcexport と入力します。

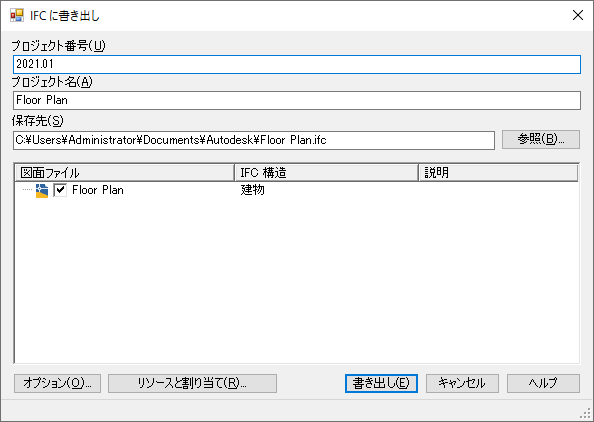

3. [IFC に書き出し]ダイアログ ボックスで、次のプロパティを指定します。
   • [プロジェクト番号]に、図面のプロジェクト番号を入力します。
   • [プロジェクト名]で、必要に応じて、名前を変更します。既定では、書き出し対象の図面の名前が表示されます。
4. IFC ファイルの書き出し先の既定の場所を変更するには、[参照]をクリックします。

5. 書き出すファイルの説明を入力します。

   複数の図面ファイルを選択し、すべてのラベルまたは説明を同時に変更することができます。

6. 必要に応じて、[オプション]をクリックして書き出しオプションを指定します。
7. 必要に応じて、[リソース]および[割り当て]をクリックして、IFC リソース インスタンスを作成し、リソースのプロパティを定義します。
8. [書き出し]をクリックします。
