壁コンポーネントを作成したり、既存の壁コンポーネントを壁スタイルに使用するには、次の操作を実行します。
壁スタイルにコンポーネントを追加するときは、他の壁スタイルからそれらをコピーすることもできます。
注: 表示システムによってコントロールできるのは、壁スタイルの最初の 20 コンポーネントだけです。 壁スタイルにはさらに多くのコンポーネントを指定できますが、20 個に制限することをお勧めします。 21 個目以上のコンポーネントは、マテリアル割り当てによってのみコントロールされます。
-
をクリックします.
- [建築オブジェクト]を展開し、[壁スタイル]を展開します。
- 変更する壁スタイルを選択します。
- [コンポーネント]タブをクリックします。
をクリックします。 - 新しいコンポーネントの名前を入力します。
- 壁が交差するときのコンポーネントのクリーンアップ優先度を入力します。
優先度の数値が小さいほど、コンポーネントが他の壁のコンポーネントと交差するときの優先度が高くなります。
- コンポーネントの幅を指定します。
次の操作を行いたい場合 次のように操作します このスタイルの壁を追加または編集するときに編集できない固定幅を指定するには [幅]に値を入力します。 このスタイルの壁を追加または編集するときに編集できる可変幅を指定するには [幅]の設定を選択します。 コンポーネントの幅の算出方法を定義する式を入力します。

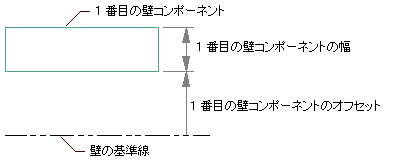

最初の壁コンポーネントを追加する
- エッジ オフセットを指定します。エッジ オフセットは、基準線からのコンポーネントの外部エッジのオフセットです。
次の操作を行いたい場合 次のように操作します オフセットをグラフィカルに指定するには コンポーネントを選択し、
または
を選択して、指定した増分値だけコンポーネントをオフセットします。アイコンをクリックすると、壁コンポーネントの位置がビューアに表示されます。 選択したコンポーネントが緑色でハイライト表示されます。 ソフトウェアでオフセットを算出するには [エッジ オフセットを自動計算]を選択します。 固定オフセットを指定するには [エッジ オフセット]に値を入力します。 指定した値から算出される可変オフセットを指定するには [エッジ オフセット]の設定を選択します。 このコンポーネントのエッジ オフセットの算出方法を定義する式を入力します。 - 上面の高さオフセットまたは下面の高さオフセットを指定するには、新しい値を入力し、距離の計測の基準として、[壁の上面]、[基準高さ]、[基準線]、[壁の下面]のいずれかを選択します。 注: [壁の上面]よりも上にあるか、[壁の下面]よりも下にある高さオフセットを使って壁コンポーネントを定義しないでください。 このような高さオフセットで定義されたコンポーネントを含む壁は適切にクリーンアップされないため、そのルーフ ラインやフロア ラインを編集した場合に正しく表示されないことがあります。 クリーンアップや表示の問題を回避するには、[基準高さ]よりも上にあるか、[基準線]よりも下にある高さオフセットを使って壁コンポーネントを定義します。
- 壁スタイルに追加するコンポーネントが他にもある場合は、手順 5 - 10 を繰り返します。

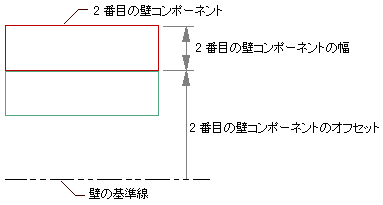

2 番目の壁コンポーネントを追加する
- 壁スタイル内のコンポーネントの順序を変更するには、壁コンポーネントを選択し、
または
をクリックして、他の壁コンポーネントを基準とした希望の位置にコンポーネントを移動します。 - [OK]をクリックします。
