ルーフ ラインに切り妻を設定するには

ルーフ ラインに頂点を追加することにより、カーテン ウォールのルーフ ラインに切り妻を追加するには、次の手順を実行します。

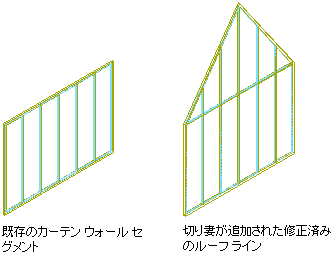

切り妻を追加してカーテン ウォールのルーフ ラインを修正

注: このオプションは、ルーフ ラインをまだ編集していないときにだけ使用できます。ルーフ ラインを変更した後は、このオプションを使用して切り妻を追加することはできません。

1. カーテン ウォールを選択し、 [カーテン ウォール]タブ[修正]パネル[ルーフ ライン/フロア ライン]ドロップダウン[ルーフ/フロア ラインの設定]クリックします .
2. [ルーフ ラインを編集]または[フロア ラインを編集]を選択します。
3. [切り妻を追加]をクリックします。

   ルーフ ラインの両端点の中間に 3 番目の頂点が追加されます。

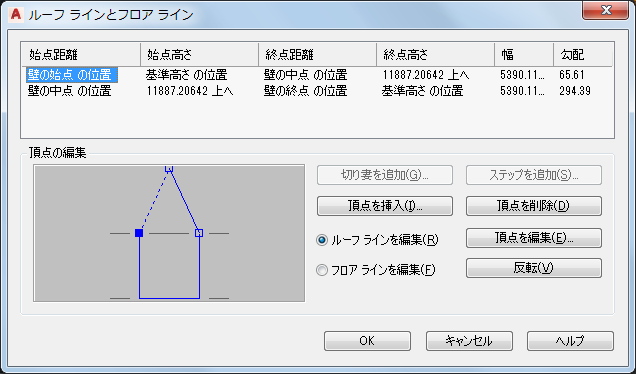

   ダイアログ ボックスの最上部の表に、カーテン ウォールの各頂点の情報が表示されます。一覧から頂点を選択して、編集することもできます。



4. [OK]をクリックします。
