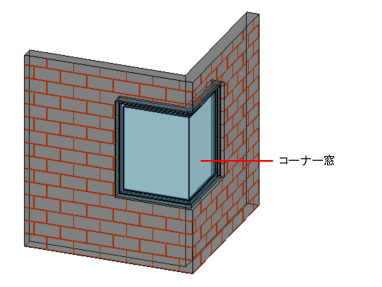

コーナー窓は、2 つの壁の適切なコーナー接合部に挿入された後、一方の壁から他方の壁まで延長されます。適切なコーナー接合部としては、次のものがあります。
- L 字型壁接合部
- 直線の壁によってのみ形成された壁の結合
- 適切にクリーンアップされた壁の結合
相互に接触している壁の両方の基準線基準線が相互に接触していない場合、いずれかの壁セグメントのクリーンアップ半径の内側となります。

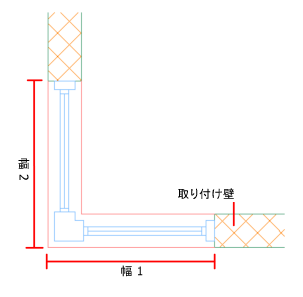

コーナー窓には開口部の幅が 2 つあります。
- 幅 1: 幅 1 は、コーナー窓を挿入するときに最初に指定する壁の開口部の幅です。また、幅 1 は最初に指定する壁に固定されます。
- 幅 2: 幅 2 は、コーナー窓を挿入するときに 2 番目に指定する壁の開口部の幅です。
注: コーナー窓の幅 1 と幅 2 は開口部の幅の計測によって決まりますが、これは[プロパティ]パレットで変更することができます。
両方のコーナー窓フレームまたは突き合わせガラスをサポートするコーナー窓を作成します。突き合わせガラスがあるコーナー窓を作成するには
コーナー窓を挿入すると、次のようになります。
- 窓は、適切な壁の結合により自動的にクリーンアップされます。
- 窓ガラスは、それぞれの壁に対して垂直に広げられます。コーナー窓の内角は、自動的に壁のコーナーに合わせられます。
- L 字型壁コーナー接合部の角度を変えると、コーナー窓の角度が自動的に調整されます。コーナー窓の開口部の幅の値は変更されません。コーナー窓の角度のみが、壁コーナーの角度に従って変更されます。
- L 字型壁コーナー接合部の一方の壁を削除すると、コーナー窓は自動的に削除されます。
コーナー窓をグリップを使用して編集する
- コーナー窓のサイズは、グリップ、[プロパティ]パレット、またはダイナミック入力を使用して編集できます。
- 幅グリップまたはダイナミック入力を使用して、プラン ビューと非プラン ビューの両方にあるコーナー窓の寸法を変更します。
- 位置グリップを使用して壁内でコーナー窓を移動して、壁からのオフセットを作成したり、コーナー窓の垂直方向の位置を移動します。
- 反転グリップを使用して、コーナー窓を反転します。幅 1 と幅 2 の値も反転されます。
- スイング グリップを使用して、窓ガラスのスイング方向を変更します。
コーナー窓スタイルを変更する
コーナー窓のプロパティとスタイルのほとんどは、標準窓のものと同じです。コーナー窓のオブジェクト プロパティを変更するには
コーナー窓の寸法を記入する
コーナー窓では、AutoCAD 寸法と AEC 寸法の両方がサポートされています。
AEC 寸法を使用すると、次のようになります。
- コーナー窓は 2 つの壁上に配置されます。AEC の寸法記入では、寸法を挿入するために指定した方向によってコーナー窓のガラス側が決まります。
- コーナー窓の寸法側は、寸法記入に使用された壁選択によって決まります。
- コーナー フレームの一番外側のエッジは、コーナー フレームが 1 つの選択セットに含まれ、境界エッジに配置されるときの寸法記入に使用されます。
