固定を使用してドアの垂直位置を変更するには

ドアが固定されている壁でドアの垂直位置を変更するには、次の手順を実行します。

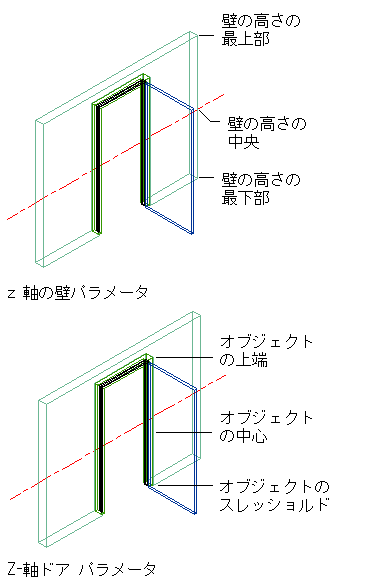

Z 軸パラメータに沿ったドアの位置

1. 変更するドアを選択します。
2. [ドア]タブ[固定]パネル[設定]をクリックします.
3. Z 軸に沿って固定の参照点を選択します。

   次の操作を行いたい場合	次のように操作します
   壁の高さの最下部を参照点として使用するには	[基点]で[壁(曲線)の高さの最下部]を選択します。
   壁の高さの中央を参照点として使用するには	[基点]で[壁(曲線)の高さの中央]を選択します。
   壁の高さの最上部を参照点として使用するには	[基点]で[壁(曲線)の高さの最高部]を選択します。

4. ドアを配置する参照点からの距離を入力します。

   負の値を使用すると、終点から始点へ、計測が行われます。

5. 次のように、計測するドアの位置を選択します。

   次の操作を行いたい場合	次のように操作します
   ドアの下部で計測するには	[宛先]で[オブジェクトの敷居(下部)]を選択します。
   ドアの中央で計測するには	[宛先]で[オブジェクトの中心]を選択します。
   ドアの上部で計測するには	[宛先]で[オブジェクトの上端(最上部)]を選択します。

6. [OK]をクリックします。
