固定を使用してドアの水平位置を変更するには

ドアが固定されている壁に沿ってドアの水平位置を変更するには、以下の手順を実行します。

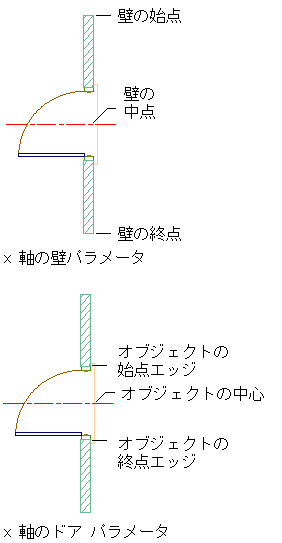

X 軸パラメータに沿ったドアの位置

1. 変更するドアを選択します。
2. [ドア]タブ[固定]パネル[設定]をクリックします.
3. X 軸に沿って固定の参照点を選択します。

   次の操作を行いたい場合	次のように操作します
   壁の始点を参照点として使用するには	[壁(X)に沿った位置]の[基点]で、[壁(曲線)の始点]を選択します。
   壁の中点を参照点として使用するには	[壁(X)に沿った位置]の[基点]で、[壁(曲線)の中点]を選択します。
   壁の終点を参照点として使用するには	[壁(X)に沿った位置]の[基点]で、[壁(曲線)の終点]を選択します。

4. ドアを配置する参照点からの距離を入力します。

   負の値を使用すると、終点から始点へ、計測が行われます。

5. 次のように、計測するドアの位置を選択します。

   次の操作を行いたい場合	次のように操作します
   ドアの始点エッジで計測するには	[宛先]で[オブジェクトの始点エッジ]を選択します。
   ドアの中央で計測するには	[宛先]で[オブジェクトの中心]を選択します。
   ドアの終点エッジで計測するには	[宛先]で[オブジェクトの終点エッジ]を選択します。

6. [OK]をクリックします。
