ルーフ ラインまたはフロア ラインのステップを指定するには

カーテン ウォールのルーフ ラインまたはフロア ラインにステップを追加するには、次の手順を実行します。

切り妻を追加してカーテン ウォールのルーフ ラインを修正

注: このオプションは、ルーフ ラインやフロア ラインをまだ編集していないときにのみ使用可能です。ラインを変更した後は、このオプションを使用して、ステップを自動的に追加することはできません。

1. カーテン ウォールを選択し、 [カーテン ウォール]タブ[修正]パネル[ルーフ ライン/フロア ライン]ドロップダウン[ルーフ/フロア ラインの設定]クリックします.
2. [ルーフ ラインを編集]または[フロア ラインを編集]を選択します。
3. [ステップを追加]をクリックします。

   ラインの両端点の中間に 3 番目の頂点が追加されます。ステップは、選択した頂点から 2 番目の頂点にかけて作成されます。

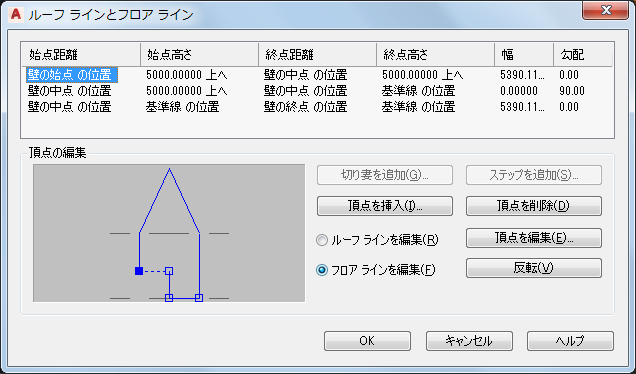

   最上部の表に、カーテン ウォールの各頂点の情報が表示されます。一覧から頂点を選択して、編集することができます。



4. [OK]をクリックします。
