スラブ、屋根スラブは、エッジ状態を指定する必要のある、床、屋根面、その他の平らな面をモデリングするために使用する AutoCAD Architecture 2023 toolset オブジェクトです。スラブ、屋根スラブのオブジェクトは、任意の形状の 3D ボディで、平面状のポリゴン(外周)で囲まれており、複数のエッジがあります。オブジェクトは、外周、エッジ状態、スタイルによって定義されます。スラブと屋根スラブは多くの同じプロパティを共有しますが、これらは異なるスタイル カテゴリおよびツール タイプを表します。たとえば、スラブ ツールのプロパティを既存の屋根スラブ オブジェクトに適用することはできません。
屋根スラブ
屋根スラブは、屋根の 1 つの面を表します。 屋根スラブ オブジェクトも、各屋根スラブが分離された図形であり、他の図形とは直接のつながりを持たないと言う点で、屋根オブジェクトとは異なります。屋根サーフェス全体をモデル化するために複数の屋根スラブを使用すると、屋根を編集する際の柔軟性が高まりますが、組み合わされた屋根のトポロジ(3D ジオメトリ)は、自動的に計算されません 。このような理由から、複雑な屋根をデザインするときは、最初に屋根オブジェクトを使用することをお勧めします。次に、デザインがおおむね完了し、エッジなどの細部をカスタマイズするために高い柔軟性が必要な場合に、屋根を独立した屋根スラブに変換することができます。
屋根スラブは、動的には相互に調整することはありませんが、屋根ジオメトリを詳細にわたりコントロールすることができます。 たとえば、屋根スラブを個別にトリム、延長したり、他の屋根スラブとマイター接続することができます。屋根スラブに開口を切り取ったり、マス要素との和や差を求めたり、鼻隠しや軒天井の詳細な輪郭を任意の角度と方向でエッジに適用することもできます。スラブと同様に、屋根スラブはスタイルに基づいているため、デザインの変更をグローバルに適用できます。
スラブ、屋根スラブの作成方法
スラブ、屋根スラブのツールを使用して、スラブ、屋根スラブを独立して作成するか、壁やポリラインなどの既設オブジェクトからこれらを作成することができます。その他のオブジェクトから作成されたスラブ、屋根スラブは、元のオブジェクトに対するリンクを維持しません。
傾斜した屋根は、通常、屋根線と勾配角度を指定して設計します。 屋根スラブは、それぞれを同じ方法で配置できます。 屋根スラブを追加するには、2 つの点と角度を指定するだけです。
従来の設計方法で、棟、隅棟、谷の線分を表す 2D 平面図から作成された屋根がある場合は、希望の高さと勾配を指定して、その平面図で屋根スラブをトレースできます。これらの値と指定した点から、正確な 3D モデルが作成されます。
スラブ/屋根スラブのボディ
スラブ、屋根スラブのボディは、外周の平面に対して垂直な押し出しで、次のジオメトリによって定義されます。
- スラブまたは屋根スラブの周長は、その頂点の X、Y、Z 座標で定義される平面状のポリゴンです。
- スラブまたは屋根スラブには 3 つ以上の頂点を定義でき、頂点を追加したり、除去することができます。2 つの頂点によって、エッジが定義されます。
- スラブまたは屋根スラブの押し出しの厚さは、オブジェクト スタイルで指定する(固定厚さを持つ場合)か、個々のオブジェクトに対して指定します。
- スラブまたは屋根スラブの下面の位置は、周長の平面を基準にしており、スタイルの厚さオフセット値によってコントロールされます。
- スラブまたは屋根スラブの基準線は、頂点を定義するときに最初に選択する 2 点によって定義されます。
- 既定では、スラブまたは屋根スラブの挿入点は、基準線の始点です。基準線を挿入点から水平方向または垂直方向にオフセットして、壁や構造要素に正確に揃えることができます。
- スラブまたは屋根スラブには勾配(傾斜度)があり、角度、またはライズと水平距離との比率で指定できます。勾配を変更すると、スラブまたは屋根スラブは、勾配回転中心を中心にして回転します。
- 回転中心は、最初は基準線の始点にありますが、スラブまたは屋根スラブの上や外側の他の点に移動できます。回転中心は、小さなピラミッド型のマーカーで示されます。
- (断面内の)外周線の位置でスラブまたは屋根スラブを通る仮想線を勾配線といいます。勾配線により、スラブまたは屋根スラブが壁の基準高さに揃えられます。勾配線は、スラブまたは屋根スラブの下面を基準にしたスラブまたは屋根スラブの基準線の位置になります。スラブまたは屋根スラブのスタイルの厚さオフセットに入力する値によって、スラブまたは屋根スラブの基準線からスラブまたは屋根スラブの下面までの距離が決まります。

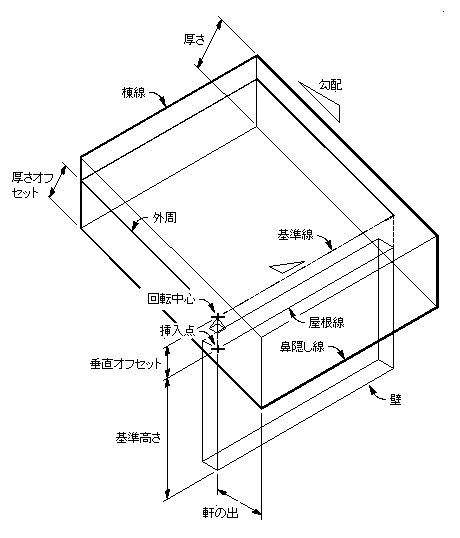

屋根スラブのジオメトリ
スラブ/屋根スラブのエッジ
スラブまたは屋根スラブのエッジは、次のパラメータで定義されます。
- エッジ切断方向(垂直または直角)
- 角度(方向を基準)
- エッジ スタイル(鼻隠しと軒天井)
- 軒の出(鼻隠しの始点を定義する)
鼻隠しと軒天井は、エッジ状態を定義するスタイルを持つスラブまたは屋根スラブ エッジに適用します。
- 鼻隠しは輪郭によって定義され、その挿入点がスラブまたは屋根スラブのエッジの上部に配置されます。輪郭のポリラインのローカル Y 軸がスラブまたは屋根スラブのエッジ角度に揃えられます。
- 軒天井は輪郭によって定義され、挿入点は鼻隠しの挿入点から X および Y オフセットした位置に配置されます。
鼻隠しと軒天井コンポーネントのある屋根スラブ
エッジのコントロール
スラブまたは屋根スラブのエッジは個別にカスタマイズでき、デザインの必要に応じて、スタイルを適用したり、その他の調整を行うことができます。スラブまたは屋根スラブのエッジ スタイルは、鼻隠しや軒天井のコンポーネントのために作成した輪郭からそれらのデザインを定義します。スタイルで鼻隠しを使用するか、軒天井を使用するか、それら両方を使用するか、いずれも使用しないかを指定できます。 また、鼻隠しと軒天井をスラブまたは屋根スラブを基準にして配置する方法も指定できます。
スラブ、屋根スラブのスタイル
スラブおよび屋根スラブには、個々のスタイルが固有のスラブまたは屋根スラブのタイプの既定のプロパティを指定する、独自のスタイル カテゴリがあります。これらのプロパティには、寸法、鼻隠しおよび軒天井のエッジ スタイル、およびレイヤ、色、線種の図形プロパティがあります。スラブ、屋根スラブのスタイルでは、各エッジに対して異なるエッジ スタイルを使用できます。
スラブ、屋根スラブのマテリアル
スラブまたは屋根スラブには、マテリアルを割り当てることができます。たとえば、床スラブには、コンクリート エッジでタイルを表すマテリアルを割り当てることができます。 これらのマテリアルは、ワイヤフレーム ビューやレンダリング ビューに表示されます。 マテリアルには、ボディ、鼻隠し、軒天井など、スラブまたは屋根スラブの個々のコンポーネントに固有の設定があります。

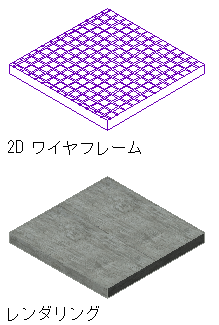

さまざまなビューでのスラブの外観
AutoCAD Architecture 2023 toolset には、一般的なデザインに使用される定義済みのマテリアルが用意されています。定義済みのマテリアルには、スラブまたは屋根スラブの設定が含まれています。これらの設定は、そのまま使用することもできれば、特別なデザインに合わせて修正することもできます。また、マテリアルを新規に作成することもできます。 スラブ専用のマテリアルを作成する場合は、たとえば、「スラブ - セラミック タイル」や「スラブ エッジ - コンクリート」などのように、そのマテリアルにふさわしい名前を付けてください。 そのようにすると、マテリアル定義を体系的に分類することができます。
編集ツール
スラブまたは屋根スラブのスタイルとエッジのスタイルによるコントロールに加えて、AutoCAD Architecture 2023 toolset には一意の条件に合わせてスラブと屋根スラブを編集できるさまざまなツールがあります。たとえば、スラブに開口を追加して、煙突や通気管などの構造を作成できます。また、屋根スラブを使用してドーマーを作成することもできます。
