新しいレイアウト ビューポートを作成するには

1. [表示] > [ビューポート] > [ビューポート登録...]を選択します。
2. [ビューポート管理]ダイアログ ボックスで、ビューポートの新しい名前を入力します。
3. [標準ビューポート]リストからビューポートを選択します。
4. [OK]をクリックして、新しいビューポートを作成します。

ビュー ギャラリーを使用して登録済みの名前の付いたビューから作成する

1. モデル空間でない場合は、作図領域の左下コーナーの[モデル]タブを選択します。
2. ツールバー上の[新規ビュー]をクリックします。
3. [新規ビュー]ダイアログ ボックスで、以下を行います。
   • ビュー名を入力します。
   • [窓を定義]をクリックし、ビューの領域を選択します。
   • [OK]をクリックします。

これによってビューが登録され、ビュー ギャラリーに追加されます。ビュー ギャラリーを使用して、レイアウトにビューを作成することができます。

4. レイアウト タブを選択して、新しいレイアウト ビューポートを作成するレイアウトに切り替えます。
5. ツールバーのビュー ギャラリーをクリックします。

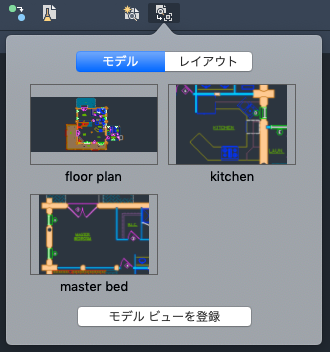

   ビュー ギャラリーが表示され、以前に登録したすべてのビューが表示されます。


6. レイアウトに挿入するビューを選択します。
7. ビューの位置を指定します。
8. ビューの尺度を変更するには:
   • ビューポートを選択します。
   • 中央の三角形のグリップをクリックします。
   • リストから尺度を選択します。

ビュー ギャラリーから作成する

1. レイアウト タブを選択して、新しいレイアウト ビューポートを作成するレイアウトに切り替えます。
2. ツールバーのビュー ギャラリーをクリックします。
3. [新規モデル ビューを挿入]をクリックします。

   ビューを定義できるように、図面が一時的にモデル空間に切り替わります。

4. ビューのコーナーを指定し、[Enter]を押します。
5. ビューの位置を指定します。
