使用されていないブロック定義や画層などの項目を図面から削除します。名前削除できる項目が表示されます。
PURGE[名前削除] (コマンド)
ツールバー: [名前削除]

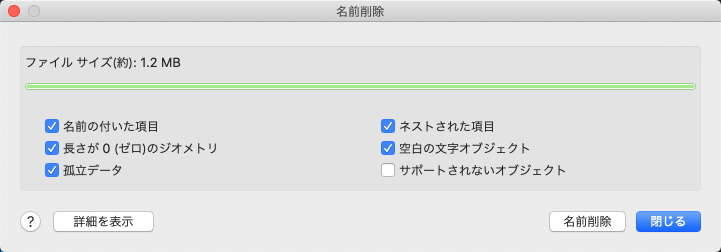

既定では、すべての名前の付いた項目が名前削除の対象として選択されます。名前削除するカテゴリまたは個々の項目を選択するには、[詳細を表示]をクリックします。

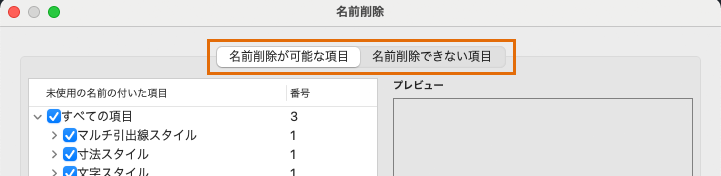

[名前削除]ダイアログ ボックスの表示
[名前削除]ダイアログ ボックスでは、次の 2 つの表示を使用できます。
- 名前削除が可能な項目
- 名前削除できない項目

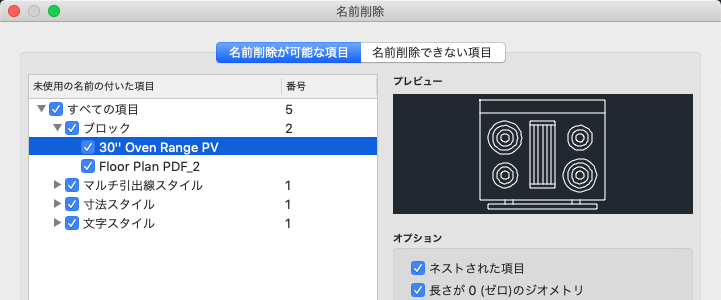

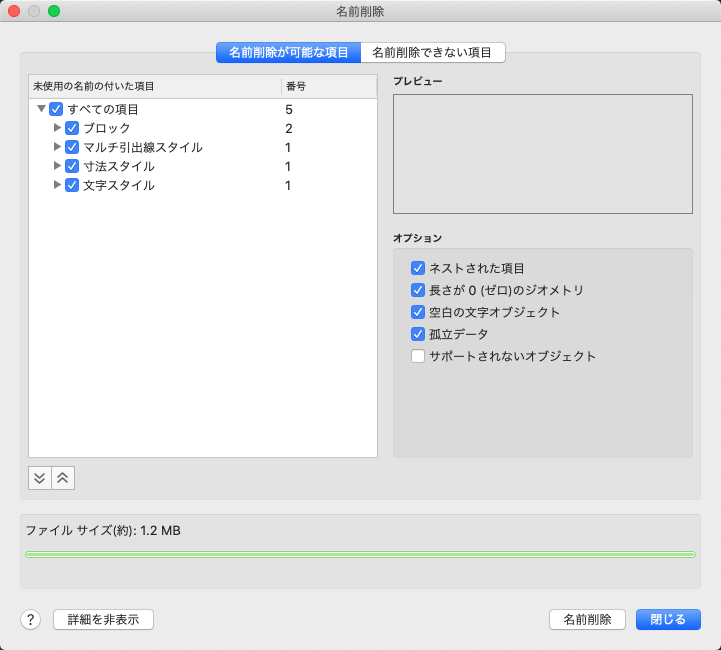

[名前削除が可能な項目]
現在の図面内の削除できる項目が、左側のツリー表示ペインに一覧表示されます。ダイアログ ボックスの右側の[名前のないオブジェクトを名前削除]ペイン領域を使用して、追加の項目を図面から削除することができます。
- [未使用の名前の付いた項目]
- 現在の図面で使用されていない、名前削除できる名前の付いたオブジェクトが一覧表示されます。カテゴリを選択すると、そのカテゴリ内のすべての項目が名前削除されます。矢印をクリックすると、そのカテゴリ内の個々の項目のリストが表示されます。カテゴリを展開し、個々の項目を選択またはクリアします。
- [プレビュー]
- [未使用の名前の付いた項目]内の個々の項目をハイライト表示すると、プレビューが表示されます。
注: すべての項目がプレビューできるわけではありません。
[オプション]
- [ネストした項目]
-
他の未使用の名前の付いたオブジェクト内に含まれている、または他の未使用の名前の付いたオブジェクトによって参照されている未使用の名前の付いたオブジェクトが、図面からすべて削除されます。
- [長さがゼロのジオメトリ]
-
ブロック オブジェクト内以外の長さがゼロのジオメトリ (線分、円弧、ポリラインなど)を削除します。
- [空白の文字オブジェクト]
-
ブロック以外のオブジェクト内の文字を含まないスペースのみのマルチ テキストおよび 1 行文字を削除します。
注: ただし、ブロックまたはロックされた画層から長さがゼロのオブジェクトや空白の文字列または空白のマルチ テキスト オブジェクトを削除することはできません。 - [孤立データ]
-
図面スキャンを実行し、[名前削除]ダイアログ ボックスを開いたときに旧式の DGN ライン スタイル データを削除します。

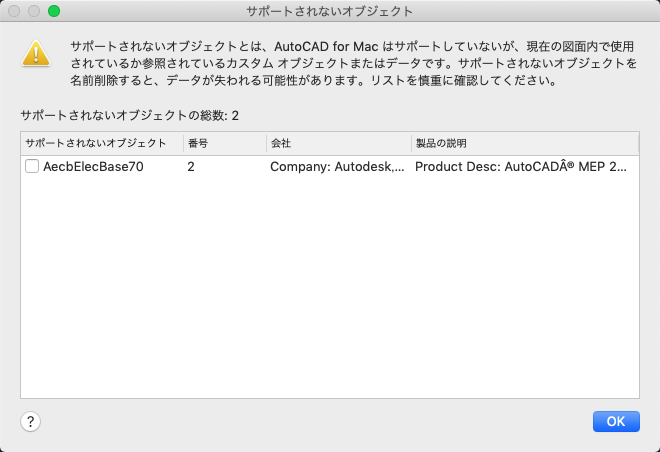

- [サポートされないオブジェクト]
-
AutoCAD for Mac はサポートしていないが、現在の図面内で使用されているか参照されているカスタム オブジェクトまたはデータを削除します。[名前削除]を選択すると、現在の図面内の参照されているサポートされないオブジェクトのリストが表示されます。

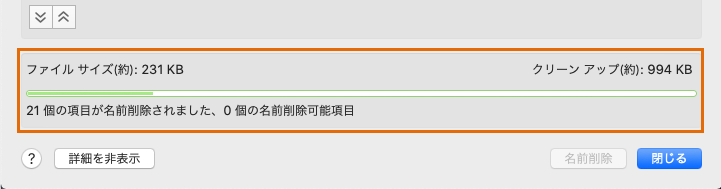

注: サポートされないオブジェクトを名前削除すると、データが失われることがあります。サポートされないオブジェクトのリストを慎重に確認してください。 - [ファイル サイズの概要]

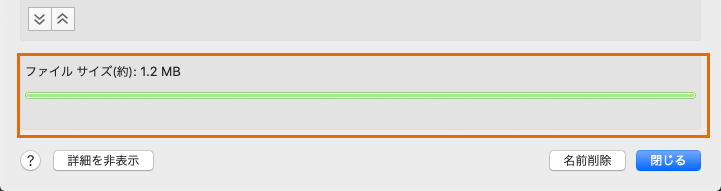

- 最初、減らすことができる図面サイズの最大量が表示されます。
名前削除する項目を選択して[名前削除]をクリックすると、縮小された図面ファイル サイズの量と、さらに名前削除可能な量が表示されます。

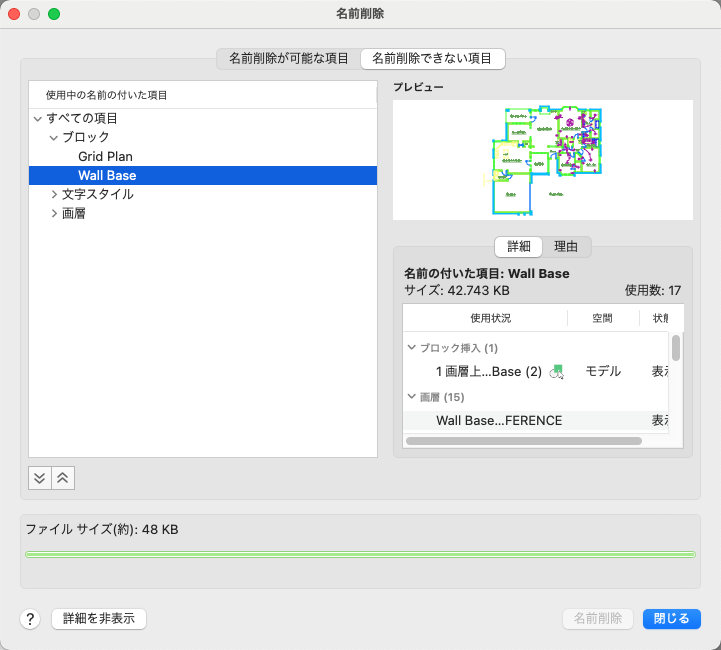

[名前削除できない項目]
名前削除できない項目のプレビューが表示され、それらのオブジェクトを図面内で検索することができます。
- [使用中の名前の付いた項目]
-
現在の図面で使用されている、名前削除できない名前の付いたオブジェクトが一覧表示されます。
これらのほとんどのオブジェクトは現在図面で使用されているか、削除できない既定の項目です。名前の付いたオブジェクトを個々に選択すると、削除できない理由が表示されます。
- [プレビュー]
-
ツリー表示で名前をクリックして選択した項目のプレビューが表示されます。
- [詳細]
-
オブジェクトのサイズ、位置、および図面内のそれらのオブジェクトの総数に関する情報が表示されます。
- オブジェクトを選択
- [名前削除]ダイアログ ボックスを閉じて削除できないオブジェクトを選択し、それらを拡大ズームします。
- [原因]
-
選択した項目を名前削除できない理由が表示されます。
[展開] / [折りたたむ]
- ツリー リストを展開します。
- ツリー リストを折りたたみます。
[詳細を表示]/[詳細を非表示]
名前削除可能な項目のリストとプレビューが含まれたダイアログ ボックスの詳細バージョンの表示と、名前の付いた項目をすべて名前削除するためのチェック ボックスが含まれたバージョンの表示を切り替えます。ダイアログ ボックスの状態は、AutoCAD のセッション間で保持されます。
PURGE[名前削除]
選択した項目を名前削除します。
