この練習では、[削除]コマンドと[ラスター図形処理] (REM)コマンドを使用して、イメージ内のラスター ジオメトリを変更する方法を学びます。
[削除]コマンドは、次のように使用します。
REM コマンドを使用すると、実際に REM 図形をベクトルに変更しなくても、REM 図形をベクトル オブジェクトのように編集することができます。REM オブジェクトの選択セットを作成し、次に AutoCAD コマンドを選択します。選択セットは、イメージ内の 1 つの領域として指定できますが、特にモノクロ イメージの場合は線分、円弧、円で指定することもできます。
この練習では、校舎の平面図で新しいベクトル オブジェクトを作成する場所を確保するために、ラスター データを削除します。
この練習を行う前に、AutoCAD Raster Design toolsetのオプションが「練習 A1: AutoCAD Raster Design Toolsetのオプションを設定する」で説明したとおりに設定されていることを確認します。
ラスターの入り口を削除する
このビュー内のベクトル線は、新しい入り口を表しています。ラスター線は、古い入り口です。

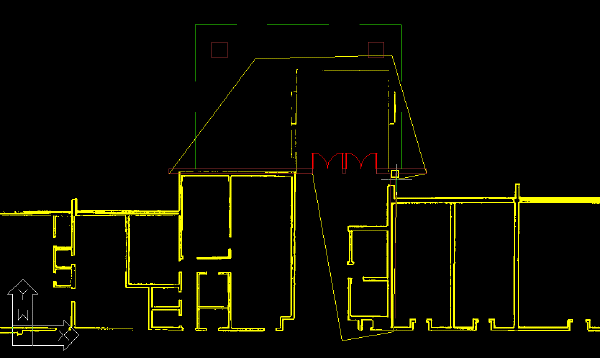

次のサンプルは、建物の古い入り口を削除するためのポリゴンを描く場所を示しています。AutoCAD Raster Design toolsetによってポリゴン内のラスター データが削除されます。

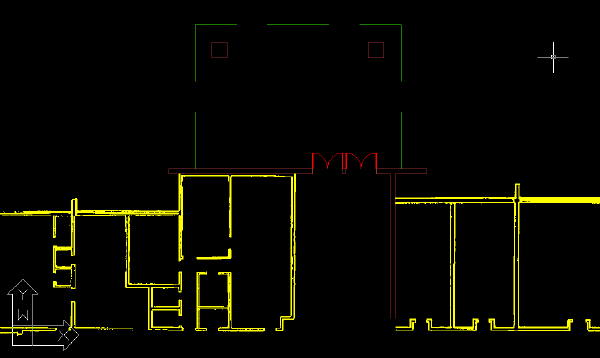

AutoCAD Raster Design toolsetによってポリゴン内のラスター データが削除されます。
ラスターの階段を削除する
このビュー内のベクトル線は、設置が予定されているスロープを表しています。ラスター線は、撤去される階段を表しています。

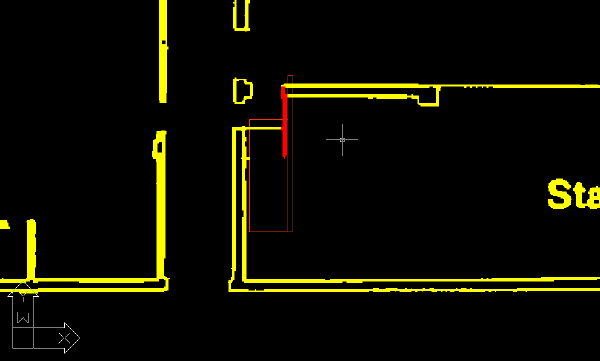

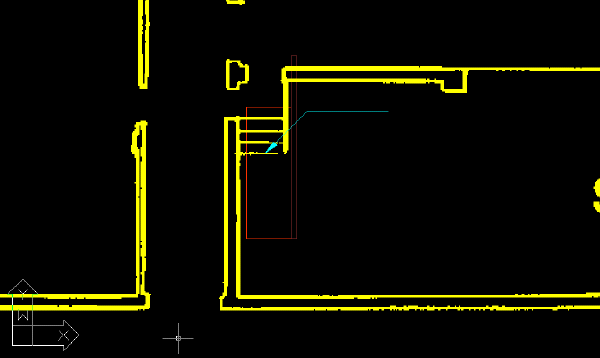

このサンプルは、階段のラスター線を削除するときに、最初に選択する線を示しています。
新しい教室付近のラスターの壁を削除する

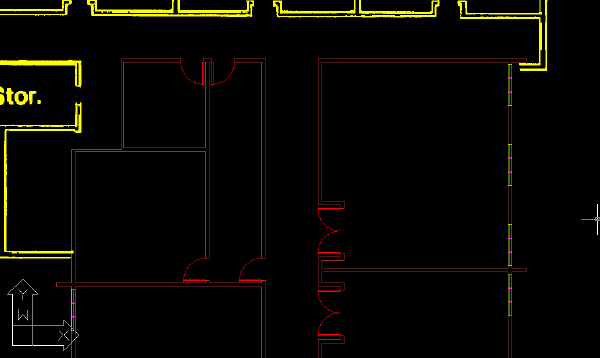

このビュー内のベクトル線は、追加が予定されている教室を表しています。ラスター線は、古い教室の壁と外壁を表しています。

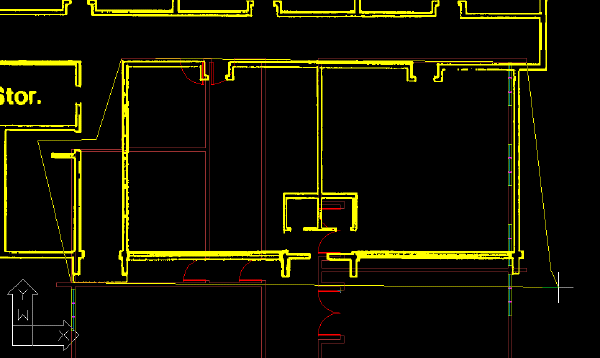

AutoCAD Raster Design toolsetによってポリゴン内のラスター データが削除されます。
