練習 R1: 印刷文字を認識する

この練習では、図面内のラスターの印刷文字を AutoCAD の 1 行文字やマルチ テキストに変更します。

[文字認識の設定]ダイアログ ボックスで指定した設定により、検索エンジンのパラメータが定義されます。検索結果は[文字を確認]ウィンドウに表示され、ここで必要な変更を行ってから、図面に新しい文字を入力できます。

この練習では、次のことを行います。

関連する練習

この練習を行う前に、AutoCAD Raster Design toolsetのオプションが「練習 A1: AutoCAD Raster Design Toolsetのオプションを設定する」で説明したとおりに設定されていることを確認します。

練習

  1. ..\Program Files\Autodesk\ApplicationPlugins\RasterDesign2023.Bundle\Contents\Tutorials¥Tutorial9 フォルダの図面ファイル textrec_01.dwg を開きます。

    挿入するイメージを選択する

  2. [イメージを挿入]ダイアログ ボックスを表示するには、リボンの[ラスター ツール]タブ [挿入と書き出し]パネル [挿入] をクリックします。
  3. [イメージを挿入]ダイアログ ボックスの[ファイルの種類]リストで、[すべてのイメージ ファイル]を選択します。
  4. 必要に応じて、..\Program Files\Autodesk\ApplicationPlugins\RasterDesign2023.Bundle\Contents\Tutorials¥Tutorial9 フォルダに移動します。イメージ ファイル text_rec_mach.tif を選択します
  5. [挿入オプション]領域で、[クイック挿入]と[イメージをズーム]をクリックします。[開く]をクリックします。

    イメージが挿入されます。

    ラスター印刷文字を AutoCAD のマルチ テキストに変換する

  6. [文字認識設定]ダイアログ ボックスを表示するには、リボンの[ラスター ツール]タブ [ベクトル化と文字認識]パネル [OCR]ドロップダウン メニュー [光学文字認識(OCR)設定] をクリックします。
  7. [文字認識設定]ダイアログ ボックスの[入力]領域で、次のように設定します。
    • [選択形状]を[長方形]にする。
    • [ディクショナリ]の[スペル チェック]を選択する。
    • [スペル チェック言語]ドロップダウン リストで[英語]を選択する。
    • [ディクショナリ]の[AutoCAD カスタム]を選択する。
    • [言語文字セット]をクリックし、[英語]チェック ボックスをオンにして、[OK]をクリックする。
    • [認識]領域で、[大文字]と[句読点]のみを選択し、他のチェック ボックスはオフにします。
  8. [AutoCAD 出力]で、次のように設定します。
    • [出力タイプ]を[マルチ テキスト]にする。
    • [AutoCAD 文字スタイル]を[Standard]にする。
    • [文字高さ]を[自動]にする。
    • [削除方法]を[消しゴム]にする。
  9. [確認表示]領域で、[下線]チェック ボックスをオンにし、[太字]、[斜体]、[確認ウィンドウを使用]のチェック ボックスをオフにします。
  10. [OK]をクリックします。
  11. リボンの[ラスター ツール]タブ [ベクトル化と文字認識]パネル [OCR]ドロップダウン メニュー [文字を認識] をクリックします。
  12. 「NOTES」という文字の左上コーナーをクリックし、[Enter]を押して角度を 0 に設定します。次に右下コーナーをクリックして、文字の周りに長方形を描きます。

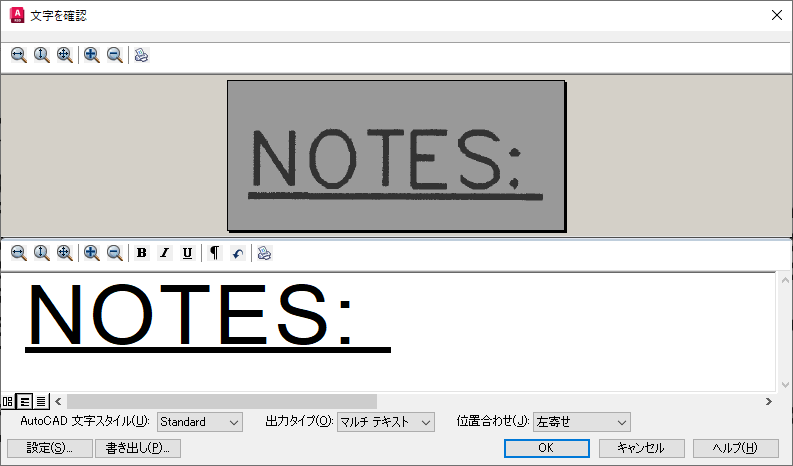

    [文字を確認]ウィンドウで、[表示]ペイン(上側のペイン)と[編集]ペイン(下側のペイン)の両方に NOTES: という文字が表示されます。NOTES: の文字に下線が付いていない場合は、その文字をクリック アンド ドラッグして選択し、編集パネルのツールバーの下線書式オプションをクリックします。認識エンジンによって不要な文字が挿入された場合は、[編集]ペインで削除します。

  13. [OK]をクリックし、AutoCAD のマルチ テキストとして NOTES: という文字を図面に挿入します。

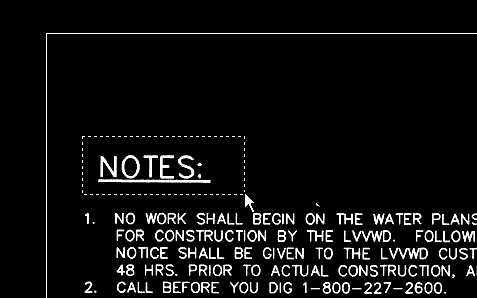

    次のサンプルは、マルチ テキストが図面に表示されている状態を示しています。

  14. コマンド ラインで s と入力して、[文字認識の設定]ダイアログ ボックスを表示します。
  15. 次のように設定を変更します。
    • [入力]領域で、[大文字]、[数字]、[句読点]、[その他]のチェック ボックスをオンにします。
    • [AutoCAD 出力]領域で、[出力タイプ]を[マルチ テキスト]に、[AutoCAD 文字スタイル]を[TR1]に設定します。
    • [確認表示]領域で、書式設定の各チェック ボックスをオフにし、[確認ウィンドウを使用]をオンにします。
    [OK]をクリックします。
  16. 手順 1 から 3 までの文字部分の左上コーナーをクリックし、[Enter]を押して角度を 0 に設定します。次に右下コーナーをクリックして、文字部分の周りに長方形を描きます。

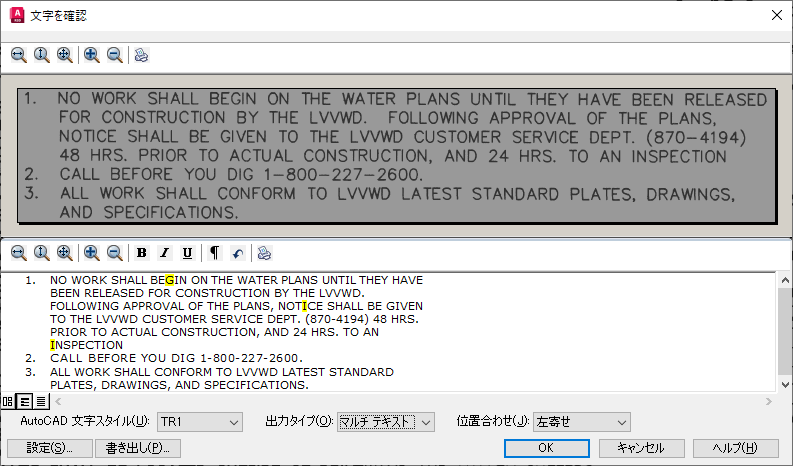

    [文字を確認]ウィンドウが表示されます。[表示] ペインにはオリジナルのラスター文字が表示され、[編集]ペインには、認識エンジンの結果が表示されます。

  17. [編集]ペインでハイライト表示された文字部分を確認します。[次を検索]ボタンをクリックして、一番初めの確認する必要がある語句、または認識できなかった文字を[修正後]ボックスに表示します。[修正後]リストから語句を選択するか、正しい語句を入力して、[置換]ボタンをクリックします。語句や略語を認識ディクショナリに追加する場合は、[ディクショナリに追加]ボタンをクリックします。[OK]をクリックすると、AutoCAD のカスタム ディクショナリにも語句を追加するかどうかを尋ねるプロンプトが表示されます。
    重要: 認識エンジンは 100% 正確ではないため、編集パネルの結果を注意深く確認し、ハイライト表示された部分だけでなく、必要な変更をすべて行うことが重要です。

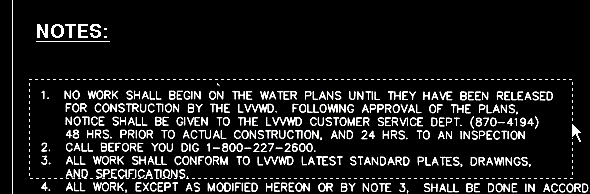

  18. 変更を加えた後、[OK]をクリックして新しい AutoCAD マルチ テキストをイメージに挿入し、[Esc]を押してコマンドを終了します。

    必要に応じて、標準の AutoCAD コマンドを使用して、文字を移動したり編集することができます。

  19. 変更を保存せずに図面を閉じます。
