距離、角度、点の位置を取得する

指定した 2 つの点の関係に関する情報を取り出すことができます。 たとえば、点の距離や、XY 平面での角度などが分かります。

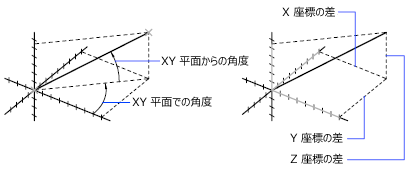

2 つの点の関係を調べるために、次の情報を表示できます。

• 2 点間の距離
• XY 平面上の 2 点間の角度
• XY 平面からの点の角度
• 2 点間のデルタ(変位)X、Y、および Z 距離


操作方法

2 点間の距離と角度を計算するには

1. [ホーム]タブ [計測]パネル [計測]ドロップダウン メニュー [距離]をクリックします。
2. 計算する距離の第 1 の点と第 2 の点を指定します。
   注: 必要に応じて、オブジェクト スナップをクリックします。
3. [Enter]を押します。

   コマンド プロンプト領域に、現在の単位形式で距離が表示されます。

複数の点間の距離と角度を計算するには

1. [ホーム]タブ [計測]パネル [計測]ドロップダウン メニュー [距離]をクリックします。
2. 計算する距離の 1 点目を指定します。
   注: 必要に応じて、オブジェクト スナップ上をクリックします。
3. 2 点目を指定または[複数点(M)]: に対して、m と入力します。
4. 計算する距離の次の点を 1 つまたは複数指定します。
5. [Enter]を押します。

   コマンド プロンプト領域に、現在の単位形式で距離が表示されます。

コマンド プロンプト領域(または[F2]を押して表示された大きなテキスト ウィンドウ)に簡単なレポートが表示されます。
