レイアウトでビューをコントロールする

レイアウト タブでは、レイアウト全体またはレイアウト ビューポート内のビューのみを画面移動したりズームすることができます。

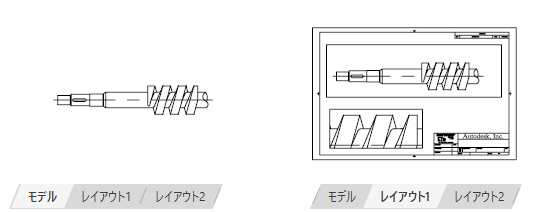

レイアウト タブでは、[モデル]タブで行うのと同じように、レイアウト全体を画面移動したりズームすることができます。レイアウト ビューポート内のビューを調整する場合は、カーソルをレイアウト ビューポート上に移動してダブルクリックすることにより、モデル空間にアクセスできます。レイアウト ビューポートの境界がハイライト表示され、レイアウト ビューポート内のビューを画面移動したり、ズームすることができます。左図は、レイアウトを示しており、カーソルはペーパー空間にあります。右図は、同じレイアウトを示していますが、上部のビューポートが現在のビューポートで、そのビューを右斜め方向に画面移動しています。

他のレイアウト ビューポートを現在のビューポートにするには、そのビューポート内でクリックします。ペーパー空間に戻るには、カーソルを現在のレイアウト ビューポートの外側に移動してダブルクリックします。

注: レイアウト ビューポート内でズーム操作を実行するとビューの尺度が変更されるため、この操作は実行しないことをお勧めします。ビューポートは、誤って変更されないようにするために図面内でロックされていることがあります。ビューポートがロックされている場合は、レイアウト ビューポート内で画面移動もズームもできません。
