[モデル]タブとレイアウト タブを使用する

図面ファイルには、「モデル空間」および「ペーパー空間」と呼ばれる 2 つの作業環境があります。これらの空間には、それぞれ[モデル]タブおよび 1 つまたは複数のレイアウト タブからアクセスします。

注: レイアウト タブには、図に示している既定の名前とは異なる名前を付けることができます。アプリケーション ウィンドウにタブが表示されていない場合は、[オプション]ダイアログ ボックスの[表示]タブの[レイアウトの要素]領域でオンにすることができます。

[モデル]タブ

[モデル]タブには、モデル空間で作成された実物大のモデルが含まれます。レイアウト タブで、モデル空間のビューを調整したり尺度を変更して、印刷または電子的にパブリッシュします。

モデル空間の作図領域は、「モデル ビューポート」と呼ばれるさらに小さな領域に分割できます。この機能は、大きなモデルの異なるビューを同時に表示する場合に役立ちます。DWG TrueView では、モデル ビューポートごとに画面移動またはズームを実行することができます。複数のモデル ビューポートを表示しているときは、カーソルを移動してビューポート内でクリックし、そのビューポートを「現在のビューポート」にします。

図面によっては、モデル ジオメトリ、寸法、文字、表、タイトル ブロックが含まれ、モデル空間のみで作成されているものもあります。このような図面では、レイアウト タブは使用されていず、印刷時やパブリッシュ時には図面全体の尺度が変更されます。

レイアウト タブ

レイアウト タブは、ペーパー空間で作成される印刷図面シートを表します。各レイアウト タブには、尺度が異なる 1 つまたは複数のモデル空間ビューが含まれます。

ペーパー空間で画面移動やズーム操作を実行すると、レイアウト全体が画面移動、ズームします。

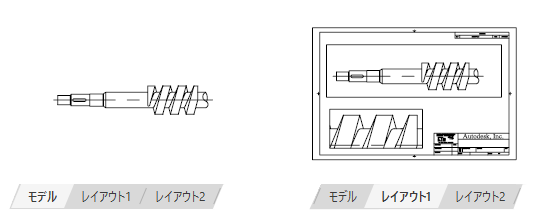

レイアウト タブの各ビューは、「レイアウト ビューポート」に表示されます。レイアウト ビューポートはオブジェクトで、モデル空間に入るウィンドウとして機能します。上図に示すように、各レイアウト ビューポートには、モデルのさまざまなビューを異なる尺度で表示できます。

注: レイアウト ビューポートは、通常はビューポート専用の特別な画層に作成するオブジェクトです。各レイアウト ビューポートの境界の表示/非表示を切り替えるには、ビューポート画層を表示または非表示にします。この操作は、通常、印刷またはパブリッシュする前に実行します。
