面積情報とマス プロパティ情報を取得する

選択したオブジェクトや一連の点によって定義された、面積、周長、マス プロパティを取得できます。

定義した領域の面積を計算する

指定した点が形成する任意の閉じた領域の面積を計測できます。これらの点は、現在の UCS の XY 平面に平行な平面上になければなりません。

マス プロパティを計算する

3D ソリッドと 2D リージョンを解析してそれらのマスプロパティ(体積、面積、慣性モーメント、重心など)を計算することができます。また、計算結果をテキスト ファイルに保存できます。

オブジェクトの面積、周長、円周を計算する

円、楕円、ポリライン、ポリゴン、リージョン、3D ソリッドの閉じた領域の面積と周長を計算できます。表示される情報は、選択したオブジェクト タイプによって異なります。

• 円: 面積と円周が表示されます。
• 楕円、閉じたポリライン、ポリゴン、スプライン曲線で囲まれた平面、リージョン: 面積と周長が表示されます。幅のある ポリラインの場合、面積は幅の中心で計測されます。
• 開いたオブジェクト(開いたスプライン曲線、開いたポリラインなど): 面積と長さが表示されます。面積は、始点と終点を結ぶ線分が描かれているものとして計算されます。
• 3D ソリッド: オブジェクトの 3D 総面積が表示されます。

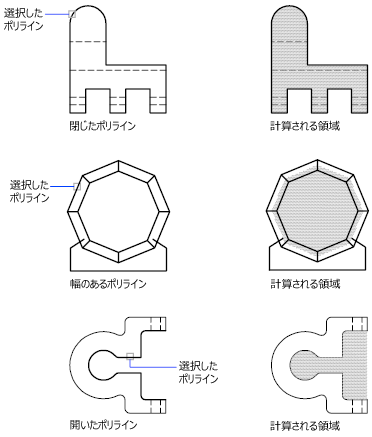

例: さまざまな面積の計算方法

操作方法

オブジェクトの面積を計算するには

1. [ホーム]タブ [計測]パネル [計測]ドロップダウン メニュー [面積]をクリックします。
2. オブジェクトを選択し、[Enter]を押します。
3. [Enter]を押します。

   面積が、現在の単位形式で表示されます。

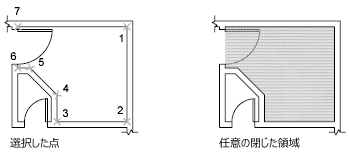

定義した面積を計算するには

1. [ホーム]タブ [計測]パネル [計測]ドロップダウン メニュー [面積]をクリックします。
2. 計測する領域の外周を定義する一連の点を指定します。
   注: 必要に応じて、オブジェクト スナップをクリックします。
3. [Enter]を押します。

   最初の点と最後の点が接続されて閉じた領域が形成されます。面積と周長が、現在の単位の形式で表示されます。

オブジェクトの質量または体積を計算するには

1. [ホーム]タブ [計測]パネル [リージョン/マス プロパティ]をクリックします。
2. オブジェクトを選択し、[Enter]を押します。

テキスト ウィンドウにマス プロパティが表示され、テキスト ファイルへのプロパティの書き込みをたずねるプロンプトが表示されます。
