カーブを指定の方向と距離に押し出して、サーフェスを作成します。どの方向へも、直線で押し出すことができます。押し出しの方向は、XYZ 軸方向のみとは限りません。軸に沿って押し出しサーフェスを作成した場合、最終位置への移動や変換がしやすくなります。押し出しは、カーブと、変換したカーブとの間に、ルールド サーフェスを作成するのに有用です。
注: 押し出しサーフェスには、ソース カーブが必要です。カーブや図形データがスケッチされていない限り、押し出しサーフェスを作成することはできません。
押し出しサーフェスは、正確 なサーフェスです。
次の方法で、押し出しサーフェスを作成します。
- [作成] タブ > [サーフェス] パネル > [カーブから] > [押し出し] から、押し出しサーフェス ダイアログを表示します。
- 任意で、サーフェス名 を入力します。
- カーブ ドロップダウン リストからカーブを選択するか、カーブ / 図形データを選択
ボタンをクリックして、グラフィック ウィンドウでカーブを選択します。
- 次のいずれかの方法で、押し出しの寸法を指定します。
- XYZ に、押し出しのベクトルを入力
- 押し出しの始点と終点を入力
- OK をクリックします。
例
次のドライヤーのモデルのハンドルは、押し出しサーフェスです。

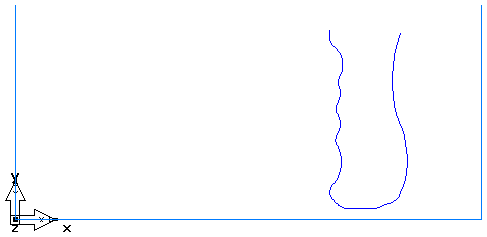

ハンドルのカーブは、円弧とラインでスケッチされています。図形データを連接して 1 つのカーブにし、ハンドルの位置まで Z 方向に下向きに移動します。この変換(移動)により、ハンドルの上部サーフェスにもバウンダリー カーブが作成されます。
ハンドルのカーブは、ベクトルに沿って Z 方向に -0.75 インチ押し出されています。
