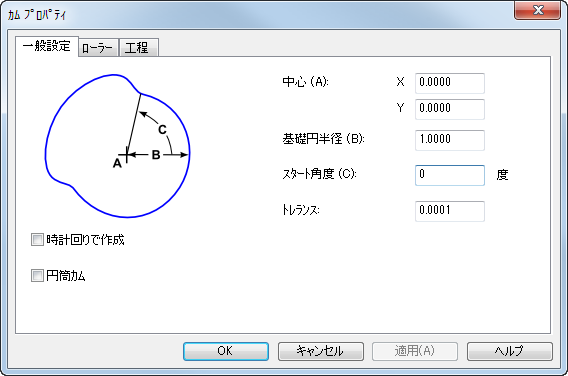

一般設定タブ

一般設定 タブでは、カムの設定に基づく基本的な寸法を定義します。

1. カムの 中心 の座標を入力します。中心は、カムのボディの中心の XY 座標です。
2. 基礎円半径 に、カムのボディを定義する円の半径を入力します。この寸法は、カムの中心とフォロア間の最小距離となります。
3. スタート角度 を入力します。デフォルトで、スタート角度は X 軸と平行 に設定されています。値を入力して、スタート角度を移動します。時計回りで作成 オプションで、スタート角度の回転方向を制御します。
4. デフォルトで、カムの作成は反時計回りに設定されています。時計回りで作成 を選択し、セグメントを時計回りに配置してカムを作成します。この設定により、スタート角度 も変化します。
5. 4 軸がサポートされている場合、円筒カム やバレル カムも作成することができます。カムを通常どおり設定して、円筒カム を選択します。
