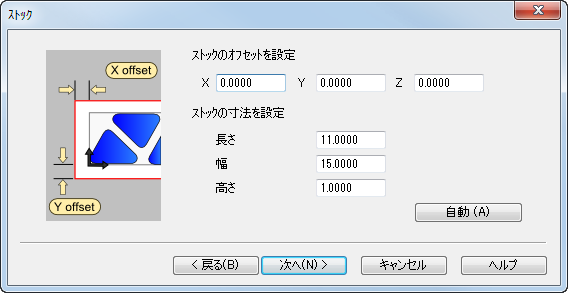

ストック ダイアログ(マルチプル座標系)

ストック ダイアログを使用して、ストックのサイズと位置を指定します。

1. ストック原点の XYZ 座標を入力します。

   デフォルトのブロックは、ドキュメント内のすべてのパーツが収まる最低限の大きさのブロックに、コンフィギュレーション ダイアログで指定した間隔を含めたサイズになります。

2. ストックのサイズを指定する場合、長さ、幅、高さ を入力します。
3. ドキュメント内のすべてのパーツが収まる最低限の大きさのブロックを算出する場合、自動 をクリックします。
4. 次へ をクリックして、プレビュー ダイアログを表示します。グラフィック ウィンドウに、レイアウトのプレビューが緑で表示されます。
