トロコイド加工

注: トロコイド加工 は、等高線荒加工で利用することができます。

トロコイド加工 を選択すると、工具のオーバーロードを検出、回避します。FeatureCAM では、工具がオーバーロードに近付くと、ツールパスがトロコイド パスに変化してオーバーロードを回避します。これは、コーナー、細い溝、オフセット ツールパスの最初のカットなどの、狭い箇所に適用されます。

許容範囲内のオーバーロードもあるため、オーバーロード回避 (% ステップオーバー) プロパティとあわせて トロコイド加工 を制御します。この値は、既存のステップオーバーが許容するオーバーロードの割合です。例えば、10mm のステップオーバーに 10 % の オーバーロード回避 (% ステップオーバー) を設定すると、トロコイド加工はオーバーロード条件である 10% (1 mm) を超えるまで作動しません。

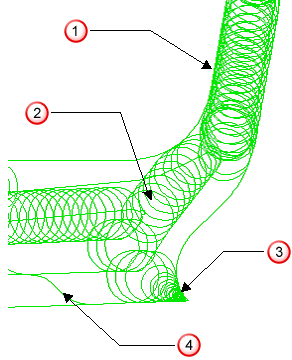

次の例では、その詳細を示しています。

溝

最初のカット

シャープ コーナー

滑らかなリンク

コーナーを拡大すると、トロコイド パスをより明瞭に確認することができます。
