Electrical カタログ データベースのパーツを挿入するには

1. [Electrical カタログ ブラウザ]を開いていない場合は、[アセンブリ]タブ [コンポーネント]パネル [配置]ドロップダウン [Electrical カタログ ブラウザ]の順にクリックします。
2. 挿入するパーツのタイプのカテゴリを選択します。

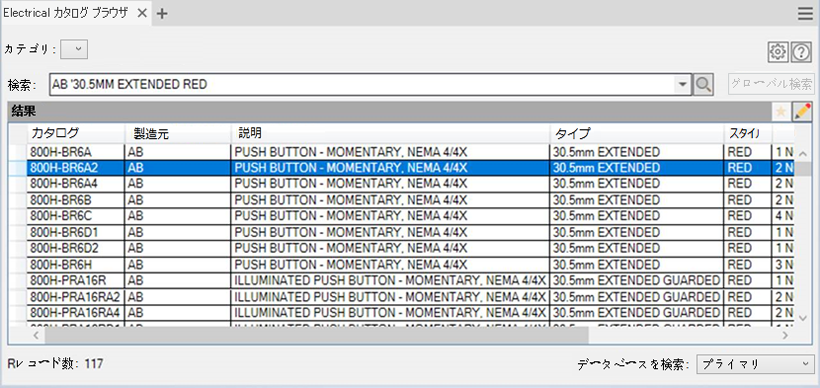

3. 検索条件を入力し、をクリックします。

4. [結果]ペインでカタログ値をクリックすると、小さいパレットが表示されます。カタログ値に関連付けられているパーツがある場合は、パレットに表示されます。
5. 次のいずれかを実行します。
   • 小さいパレットでパーツを選択します。
   • 目的のパーツがパレットにない場合は、ディスクを参照してパーツを検索します。

   注: [結果]ペインで行をダブルクリックすると、既定のパーツ、またはカタログ値に関連付けられているパーツのみを挿入することができます。
6. パーツがカタログ値に関連付けられていない場合は、記号をマッピングするかどうかを選択します。

7. 挿入点を選択します。
