ケーブル＆ハーネス環境で[Electrical カタログ ブラウザ]を使用するには

ケーブル＆ハーネス環境でパーツを挿入する

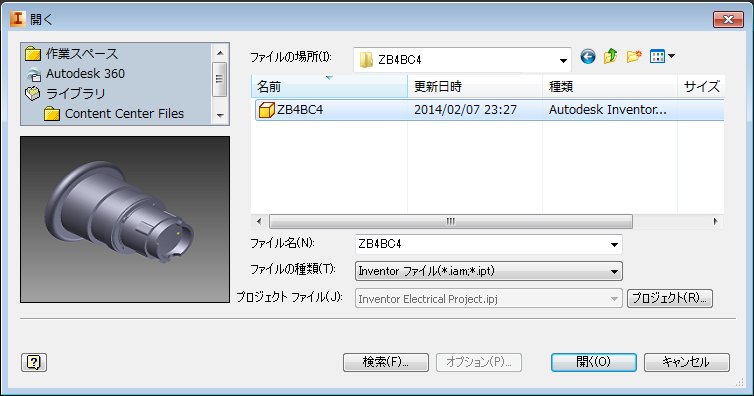

  1. ケーブル＆ハーネス アセンブリを開きます。
  2. [環境]タブ [開始]パネル [ケーブル＆ハーネス]の順にクリックします。
  3. [ケーブル＆ハーネス]タブ [管理]パネル [ハーネス データをインポート]の順にクリックします。
  4. AutoCAD Electrical からエクスポートした XML ファイルを参照します。

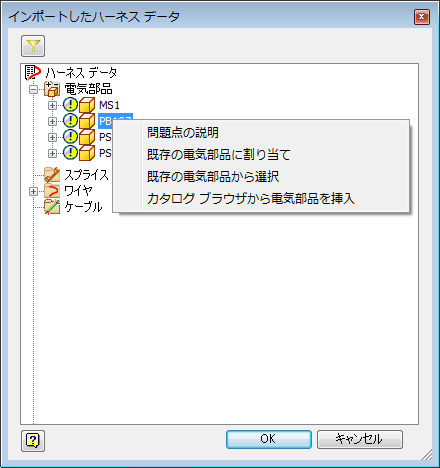

  5. [インポートしたハーネス データ]ダイアログ ボックスで、[電気部品]を展開し、電気部品を選択します。
  6. 右クリックして、[カタログ ブラウザから電気部品を挿入]を選択します。
    パーツにカタログが割り当てられている場合は、[Electrical カタログ ブラウザ]でカタログ値が事前に選択されています。

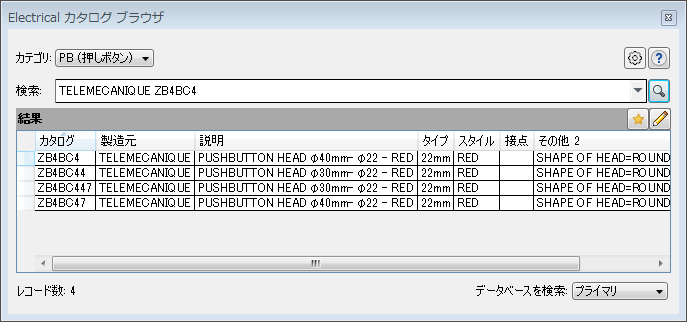

  7. [結果]ペインでカタログ値をクリックすると、小さいパレットが表示されます。カタログ値に関連付けられているパーツがある場合は、パレットに表示されます。
  8. 次のいずれかを実行します。
    • 小さいパレットでパーツを選択します。
    • 目的のパーツがパレットにない場合は、ディスクを参照してパーツを検索します。
    注: [結果]ペインで行をダブルクリックすると、既定のパーツ、またはカタログ値に関連付けられているパーツのみを挿入することができます。

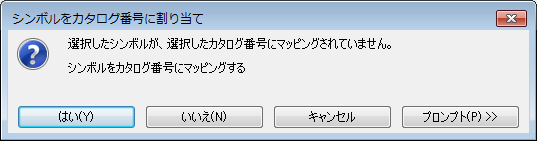

  9. パーツがカタログ値に関連付けられていない場合は、記号をマッピングするかどうかを選択します。
  10. 挿入点を選択します。
  11. インポートしたケーブル＆ハーネス データから挿入するコンポーネントごとに上記の手順を繰り返します。
注: ケーブル＆ハーネス環境でパーツを使用するには、事前にパーツにピンを定義する必要があります。

パーツを挿入し、ケーブル＆ハーネスの電気部品として割り当てる

  1. [Electrical カタログ ブラウザ]を開いていない場合は、[アセンブリ]タブ [コンポーネント]パネル [配置]ドロップダウン [Electrical カタログ ブラウザ]の順にクリックします。
  2. 挿入するパーツのタイプのカテゴリを選択します。
  3. 検索条件を入力し、をクリックします。

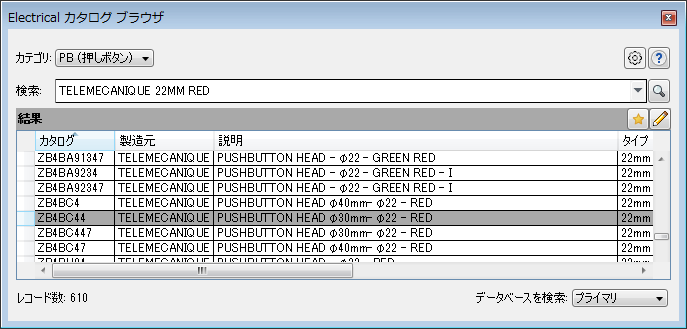

  4. [Electrical カタログ ブラウザ]で、カタログ値をクリックします。小さいパレットが表示されます。カタログ値に関連付けられているパーツがある場合は、パレットに表示されます。
  5. 次のいずれかを実行します。
    • 小さいパレットでパーツを選択します。
    • 目的のパーツがパレットにない場合は、ディスクを参照してパーツを検索します。
    注: [結果]ペインで行をダブルクリックすると、既定のパーツ、またはカタログ値に関連付けられているパーツのみを挿入することができます。
  6. パーツがカタログ値に関連付けられていない場合は、記号をマッピングするかどうかを選択します。
  7. 挿入点を選択します。
  8. [環境]タブ [開始]パネル [ケーブル＆ハーネス]の順にクリックします。
  9. [ケーブル＆ハーネス]タブ [管理]パネル [ハーネス データをインポート]の順にクリックします。
  10. AutoCAD Electrical からエクスポートした XML ファイルを参照します。
  11. [インポートしたハーネス データ]ダイアログ ボックスで、電気部品を選択します。
  12. 右クリックして、[既存の電気部品に割り当て]を選択します。
  13. 前に挿入したパーツを選択します。
    注: ケーブル＆ハーネス環境でパーツを使用するには、事前にパーツにピンを定義する必要があります。
