ダイナミックシミュレーションモーション荷重のインポート

[モーション荷重での解析]オプションを使用して、ダイナミックシミュレーション環境で作成されたオカレンスのモーション荷重をインポートします。固有のボディを持ち、次の条件を満たすパーツのみが、モーション荷重の転送が可能です。

モーション荷重の条件

パーツが他のパーツと溶接で接着されていないことが必要です。
最上位パーツのオカレンスと自由度のあるサブアセンブリのみが、[FEA にエクスポート]の候補となります。[FEA にエクスポート]は、ダイナミックシミュレーション環境で実行します。
解析は、単一パーツのオカレンスと、ダイナミックシミュレーションで指定された単一のタイムステップに制限されます。他のボディは自動的に除外されます。すべての境界条件は、ダイナミックシミュレーションからインポートされます。
タイムステップは秒単位で表現されます。先頭にはゼロが付きます。極端のケースでは指数表記が可能です、
複数のシミュレーションについて、同じオカレンスを同じタイムステップで参照できます。
アセンブリフィーチャは、独立した構造解析シミュレーションを実行したときに考慮されます。

不完全な定義メッセージ

[モーション荷重での解析]オプションが選択されており、コンポーネントが指定されていない場合、コンポーネントを選択するように求められます。
タイムステップが指定されていない場合、ドロップダウンリストに[タイムステップが選択されていません]と表示されます。
ダイナミックシミュレーションの更新時に、指定されたコンポーネントで面の定義が不十分だった場合、エクスポートの一覧からこのオカレンスが削除されます。新しいパーツを選択するか、ダイナミックシミュレーションの荷重定義を完了するように求められます。

最初にダイナミックシミュレーション環境から荷重をエクスポートします。次に、構造解析環境で、モーション荷重がシミュレーションに含まれるように指定します。モーション荷重は、パーツごとに個別にエクスポートします。

アセンブリ内のパーツのモーション荷重を解析するには、次の操作を行います。

新しいシミュレーションの場合、リボンで[構造解析]タブ [管理]パネル [シミュレーション作成]の順にクリックします。
既存のシミュレーションの場合、ブラウザでシミュレーションノードを右クリックし、[シミュレーションプロパティを編集]をクリックします。
[シミュレーションプロパティ]ダイアログボックスが表示されます。

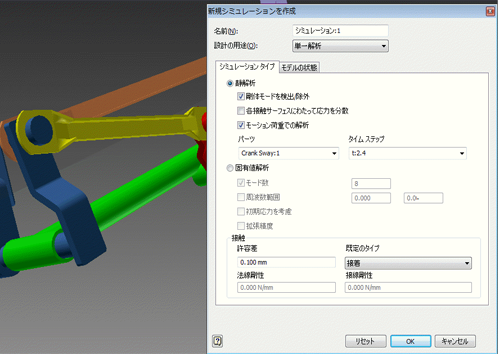

[シミュレーションプロパティ]ダイアログボックスの[シミュレーションタイプ]タブで、[モーション荷重での解析]オプションをオンにします。追加のコントロールが有効になります。
利用可能な一覧からパーツを選択します。
タイムステップの一覧から、ダイナミックシミュレーションで生成されたタイムステップを選択します。
[OK]をクリックします。
必要に応じて、選択したコンポーネントに対して新しいシミュレーションが作成されます。オカレンスに関係するすべての該当する荷重が、ブラウザの荷重フォルダ内に配置されます。
シミュレーション定義を作成します。
既存のシミュレーションの場合、必要に応じてシミュレーションパラメータを修正します。
シミュレーションを実行します。
