チュートリアル B7: ルールを完了して実行する

コンター プロットを表示する

最後に、解析が完了した後、コンター プロットを作成するためのコマンドを追加して、ルールを完了することができます。

1. 次のテキストをコピーします。

   strCmdForDisplayContour = "<Contour ID=""1""/>"
      ' New Material
   	  i = AddinObj.Run(strCmdForNewMaterial)

   	  ' New Idealization
   	  i = AddinObj.Run(strCmdForNewIdealization)

   	  ' Mesh Model
   	  i = AddinObj.Run(strCmdForMeshModel)

   	  ' Generate Mesh
   	  i = AddinObj.Run(strCmdForMesh)

   	  ' Create Load
   	  i = AddinObj.Run(strCmdForLoad)

   	  ' Create Constraint
   	  i = AddinObj.Run(strCmdForConstraint)

   	  ' Run Analysis
   	  i = AddinObj.Run(strCmdForSolve)

   	  iLogicVb.UpdateWhenDone = True
   End Sub

2. [ルールを編集]ダイアログの既存のコマンドの下にテキストを貼り付けます。

ルールを実行する

これで、ルールを保存して実行することができます。

1. [保存]をクリックし、[閉じる]をクリックして[ルールを編集]ダイアログを終了します。
2. Autodesk Nastran モデル ツリー ブラウザに切り替え、Solid 1 Idealization と一般材料を削除します。
3. iLogic ブラウザに切り替え、ブラウザの空白スペースで右クリックして[すべてのルールを実行]を選択します。
4. 複数の理想化に関する警告が表示された場合は[OK]をクリックします。

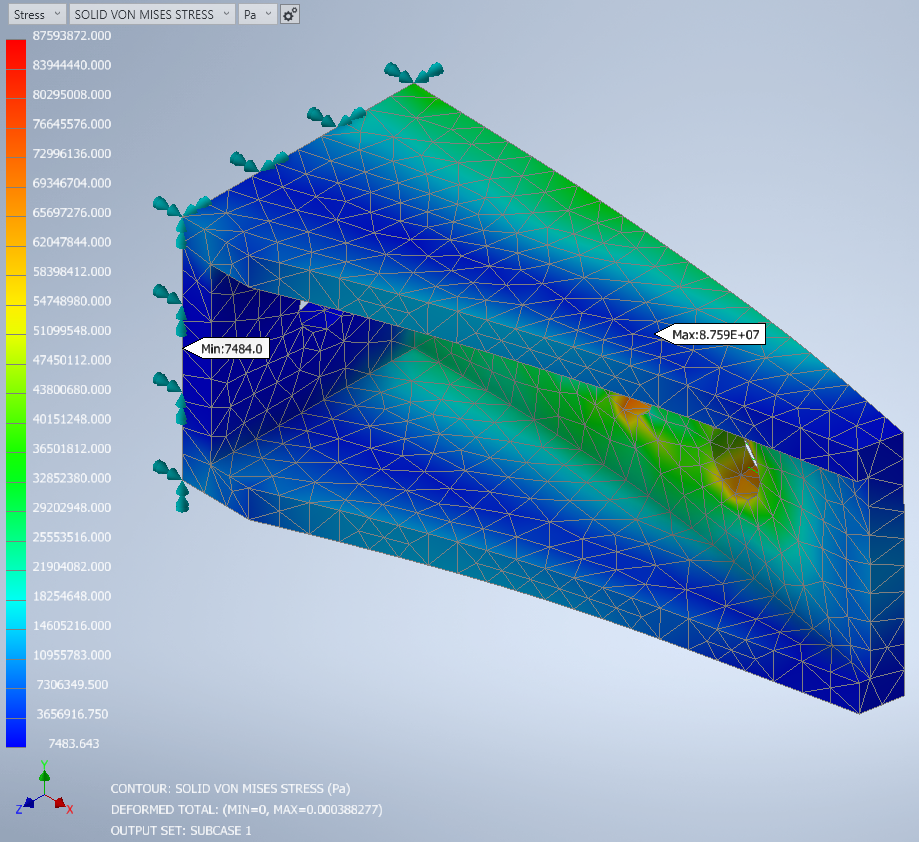

5. 解析が完了したら、[OK]をクリックしてコンター プロットを表示します。
