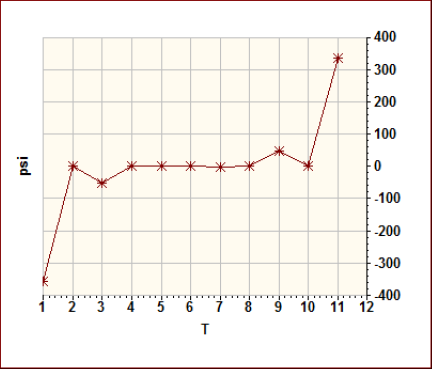

グラフは、現在定義されている応力分類線(SCL)に沿ったローカル応力テンソルの結果を表示します。グラフは、SCL が定義された後にのみ表示されます。
SCL はセグメントに分割されます。結果は応力テンソル値から計算され、各点で出力されます。線分に沿って定義される点の既定数はプログラムによって自動的に決定されます。また、SCL 分割の任意の数を指定することにより、既定の動作を変更することができます。最初の点はグラフの -t/2 に配置されます。「t」は厚さの合計です。(通常、モデルのサーフェス上に点があると仮定して、厚さの合計は最初の点から最後の点までの距離になります。) 最後の点は t/2 に配置されます。ローカルの N、T、H 座標系の基点は、点 T の SCL の中心にあります。
SCL が要素のないスペースの領域を貫通している場合、その SCL の部分に沿ったデータ点が最も近い有効なデータ点から補間されます。
注: 次の条件が満たされている場合、グラフは最も有益で、一覧表示された Pm、Pb、Pm + Pb の値 とうまく対応します。
- ローカル N または H 軸が適切に定義されている。
- グラフ用に適切なテンソル(NN、TT、HH、NT、TH、HN)が選択されている。理想的には、グラフ化された応力テンソルは一次膜応力と一次曲げ応力の方向に可能な限り緊密に対応する必要があります。
