線形化コントロール

[応力の線形化]ユーティリティのダイアログの右側にある線形化コントロールによって、最初と最後の点を指定して応力分類線(SCL)を定義することができます。また、ローカル応力テンソルのグラフの座標系を定義することができます。

応力分類線(SCL)とは

• 応力分類線は、一般的に材料の自由サーフェスから自由サーフェスまで伸びた直線です。つまり、応力分類線は通常、ソリッドの指定断面の肉厚を横切るように描画されます。ただし、ソリッド以外のシェル要素もサポートされており、任意の方向に SCL を定義することができます(モデル内の要素と交差している限り)。
• SCL に沿った応力テンソルの結果がグラフに表示されます。テンソルは、選択した SCL の端点、三番目の点(基準点)、および N 軸または H 軸オプションによって定義されるローカル座標系に基づきます。

点および軸定義コントロール

• [最初の点]: SCL の開始点を定義します。
• [最後の点]: SCL の終了点を定義します。
• [基準点]: N 軸または H 軸の方向を指定します。

これらの点を次の 3 つの方法のいずれかで選択します。

• [節点]フィールドに、節点番号を入力します。
• [節点]フィールドにカーソルを置き、モデル表示の中で点を視覚的に選択します。
• [X]、[Y]、[Z]フィールドに、モデル上の任意の点の座標を入力します。
  注: SCL はモデル内の要素と交差する必要がありますが、SCL の端点および基準点は FEA 節点の位置である必要はありません。
  ヒント: 節点を視覚的に選択した場合、節点番号および X、Y、Z 座標は自動的に入力されます。同じモデル メッシュを使用する場合に、その後の応力線形化計算で SCL 定義を簡単に複製するには、節点番号を記録しておきます。
• [垂直な方向]: SCL に沿った応力値が、ローカル座標系に基づく 6 つの応力テンソルとしてレポートされます。したがって、これらのテンソルの計算基準となる 3 つの垂直方向を定義する必要があります。これらの軸はそれぞれ T 軸、N 軸、H 軸になります。正の T 軸は SCL の[最初の点]から[最後の点]の方向によって定義されます。[基準点]によって、N 軸または H 軸のいずれかの方向が、オンにしたラジオ ボタンに基づいて定義されます。
  • [N 軸]オプションを選択した場合、基準点を通る T 軸に垂直な線で N 軸が定義されます。次に、T 軸と N 軸の両方に垂直な軸として H 軸が定義されます。
  • [H 軸]オプションを選択した場合、基準点を通る T 軸に垂直な線で H 軸が定義されます。次に、T 軸と H 軸の両方に垂直な軸として N 軸が定義されます。
  • 選択したオプションに関係なく、N 軸は T 軸と H 軸のクロス積です(右手の法則に従う)。

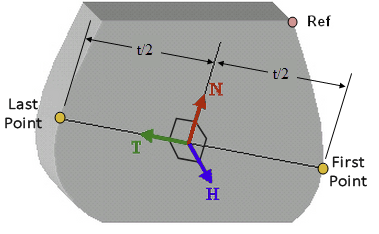

次の図は、N 軸を定義した場合のローカル軸の設定を示します。
