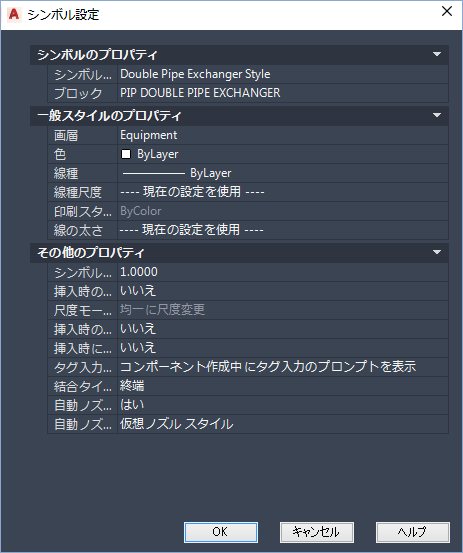

選択した注釈スタイルのプロパティを設定します。
シンボルのプロパティ
スタイルの名前をコントロールするプロパティと、注釈のスタイルを使用するときに表示されるジオメトリが一覧表示されます。
- シンボルの名前
-
スタイルの名前を定義します。既存のスタイルを修正するときのプロパティは読み取り専用です。
- ブロック
-
スタイルを使用するときに表示されるブロックを定義します。[...]ボタンをクリックして[ブロック図面を選択]ダイアログ ボックスを開きます。使用可能なブロックのリストから選択します。
一般スタイルのプロパティ
注釈スタイルのテキストやジオメトリの表示方法に影響するプロパティが一覧表示されます。
- 画層
-
スタイルを適用する画層を定義します。
- 色
-
スタイルに適用する色を定義します。スタイルの色は画層とは別の色にすることができます。
- 線種
-
スタイルに適用する線種を定義します。画層またはブロックごとに線種を定義することもできます。
- 線種尺度
-
スタイルに適用する線種尺度を定義します。このフィールドは編集できません。
- 印刷スタイル
-
スタイルに適用する印刷スタイルが表示されます。
- 線の太さ
-
スタイルに適用する線の太さを定義します。
その他のプロパティ
- シンボルの尺度
-
シンボルを図面に挿入するときの尺度を設定します。
- ターゲットのプロパティを使用
-
注釈がターゲット項目のプロパティを継承するかどうか、またはベースになっている注釈スタイルを継承するかどうか設定します。
- リンク済み
-
注釈が、注釈の付いたコンポーネントまたはラインと連動して(リンクされて)移動するかどうかを設定します。
- 引出線を使用しますか?
-
注釈とコンポーネントの間に引出線を配置するかどうかを設定します。
- [方向(N)]
-
配置した注釈スタイルで使用する方向(直交、水平を強制、垂直を強制、または平行寸法)を設定します。
