オルソ図面の注釈形式([Plant 3D クラス定義]ツリーノード)

既存の注釈スタイルに基づいてクラス、図面、およびプロジェクトのプロパティを新しい注釈スタイルに割り当てるか、または既存の注釈スタイルを修正します。

アクセス方法

リボン: [ホーム]タブ

[プロジェクト]パネル

[プロジェクトマネージャ]

[プロジェクトセットアップ]

[Plant 3D DWG 設定]

[Plant 3D クラス定義]ノードをクリックします。

ショートカットメニュー: [プロジェクトマネージャ]

プロジェクトアイコンを右クリック

[プロパティ]をクリック

コマンド入力: projectsetup

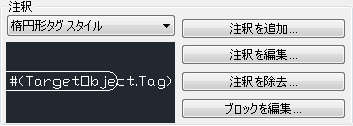

選択したモデルオブジェクトで使用可能な注釈スタイルの名前が表示されます。

注釈を追加: [シンボル設定]ダイアログボックスが表示されます。注釈のスタイルを追加できます。
注釈を編集: [シンボル設定]ダイアログボックスが表示されます。注釈のスタイルの設定を修正できます。
注釈を除去: 注釈スタイルを削除します。
ブロックを編集: AutoCAD ブロックエディタが表示されます。注釈の動作を編集できます。

注: ブロックエディタの操作に慣れていない場合は、AutoCAD のヘルプで「ブロックを作成、使用する」を参照してください。
